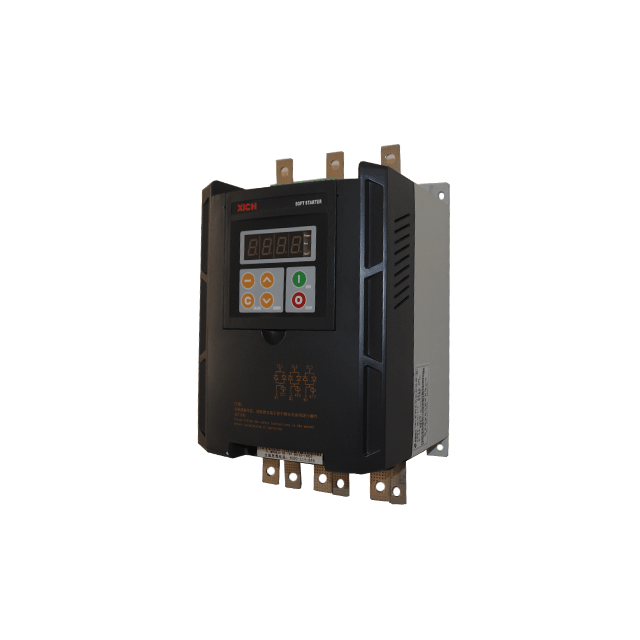

CMC-LX_Tipo económico
XICHI
CA trifásica 380 V ± 15 %
Motor asíncrono de CA de jaula de ardilla
7,5 ~ 630 kilovatios
Cargas de uso general, como bombas, ventiladores, compresores, etc.
1. Algoritmo de control de circuito cerrado del disparador SCR
Función de control de circuito cerrado SCR, diseñada para cargas estándar y pesadas.El usuario puede seleccionar el inicio con limitación de corriente y el inicio con rampa de voltaje según la condición de carga para lograr un efecto de inicio oscilante suave y sin torsión.
2. Alta precisión de control
Uso en tiempo real de la CPU central Cortex-M332-bit para realizar el control central, con alta velocidad, alta precisión y una fuerte capacidad antiinterferente.
3. Hermosa apariencia
El circuito principal protegido por patente tiene una estructura de tres entradas y seis salidas y un transformador de corriente incorporado, lo cual es conveniente para el cableado y de alta confiabilidad.
4. Protocolo MODBUS-RTU estándar
Al realizar el pedido, el usuario puede elegir el protocolo de comunicación estándar MODBUS-RTU o no según las necesidades del sitio.
5. Funciones de protección avanzadas integradas
Tiene funciones de protección como pérdida de fase de entrada y salida, sobrecarga, sobrecorriente, desequilibrio de corriente de fase, sobretemperatura del tiristor, etc., para proteger el motor y el equipo relacionado.
6. Material ignífugo
Por debajo de 90KW hay una estructura de carcasa completamente de plástico, que está hecha de material ABS ignífugo.La cubierta superior de la sección de potencia de 90KW y superiores es una estructura de carcasa de plástico, y el marco principal está hecho de material de placa de aluminio y zinc, que tiene resistencia al calor y a la corrosión.
7. Panel móvil
El panel se puede mover a la superficie de operación del equipo a través de la interfaz de la máquina para control remoto, lo cual es conveniente para uso en el sitio.
8. Fácil mantenimiento
El sistema de codificación de señales de monitoreo compuesto por una pantalla digital de 4 dígitos monitorea las condiciones de trabajo del equipo del sistema las 24 horas del día y proporciona un rápido diagnóstico de fallas al mismo tiempo.
| Poder de control | Externo: AC110V-10% a 220V+15%, 50/60Hz |
| Incorporado: fuente de alimentación de control integrada interna, sin necesidad de externa | |
Fuente de alimentación trifásica | Cableado estándar CA380V±15% Cableado delta interno CA380V±15% |
| Corriente nominal | 18A--1200A, 23 valores nominales en total |
motor aplicable | Motor asíncrono de CA de jaula de ardilla ordinario |
Iniciar modo rampa | Inicio de rampa de voltaje y inicio de rampa de corriente |
Modo de parada | Parada libre y parada suave |
Entrada lógica | Impedancia 1,8 KΩ, alimentación +24V |
| Frecuencia de inicio | Se pueden realizar arranques frecuentes o poco frecuentes, se recomienda que el número de arranques por hora no exceda 10 veces |
| Función protectora | Fallo de fase, sobrecorriente, cortocircuito, protección SCR, sobrecalentamiento, desequilibrio de corriente de fase, cableado y falla interna |
Nivel de protección | IP00, IP20 |
Tipo de refrigeración | Enfriamiento natural o enfriamiento por aire forzado |
| Tipo de instalación | montado en la pared |
| Método de comunicación | RS485 (opcional) |
Condicion ambiental | Cuando la altitud del mar es superior a 2000 m, se debe reducir la potencia del arrancador suave para su uso. Temperatura ambiente: -25 ~ +45°C Humedad relativa: menos del 95% (20°C±5°C) Libre de gases inflamables, explosivos y corrosivos o polvo conductor. Instalación interior, buena ventilación, vibración inferior a 0,5G |
| Artículo | Corriente nominal (A) | 380V | |
Potencia adaptada (kW) | Dimensión (mm) | ||
1 | 18 | 7.5 | F005 320*172*172 |
| 2 | 24 | 11 | |
| 3 | 30 | 15 | |
| 4 | 39 | 18.5 | |
| 5 | 45 | 22 | |
| 6 | 60 | 30 | |
| 7 | 76 | 37 | |
| 8 | 90 | 45 | |
| 9 | 110 | 55 | |
| 10 | 150 | 75 | |
| 11 | 180 | 90 | F006 474*285*235 |
| 12 | 218 | 110 | |
| 13 | 260 | 132 | |
| 14 | 320 | 160 | |
| 15 | 370 | 185 | |
| 16 | 440 | 220 | F007 512*320*235 |
| 17 | 500 | 250 | |
| 18 | 560 | 280 | |
| 19 | 630 | 315 | |
| 20 | 780 | 400 | F008 652*400*235 |
21 | 920 | 470 | |
| 22 | 1000 | 530 | |
| 23 | 1200 | 630 | |
| Modelo | Estructura No. | G | H | I | K | L | M | A | B | C | D | Peso bruto (kg) |
| CMC-008-075/3-LX | F005 | 172 | 320 | 172 | 156 | 240 | 6 | 54 | 35 | 72 | 55 | 5.1 |
| CMC-090-185/3-LX | F006 | 285 | 474 | 235 | 230 | 390 | 9 | 85 | 61 | 101 | 39 | 19.9 |
| CMC-220-315/3-LX | F007 | 320 | 512 | 235 | 270 | 415 | 9 | 97.5 | 60 | 101 | 39 | 25.8 |
| CMC-400-630/3-LX | F008 | 400 | 652 | 235 | 330 | 500 | 9 | 120 | 57 | 101 | 39 | 51.5 |
Al realizar un pedido, por favor informe al proveedor del modelo del producto, especificaciones, condiciones de carga y condiciones de uso para poder seleccionar correctamente el producto.
La configuración estándar del arrancador suave incluye un transformador de corriente y los usuarios no necesitan conectar un transformador de corriente externo.
Para los usuarios que tienen requisitos especiales para este producto, explíquelo al proveedor al realizar el pedido y le brindaremos un servicio perfecto.
