Estado de Disponibilidad: | |
---|---|

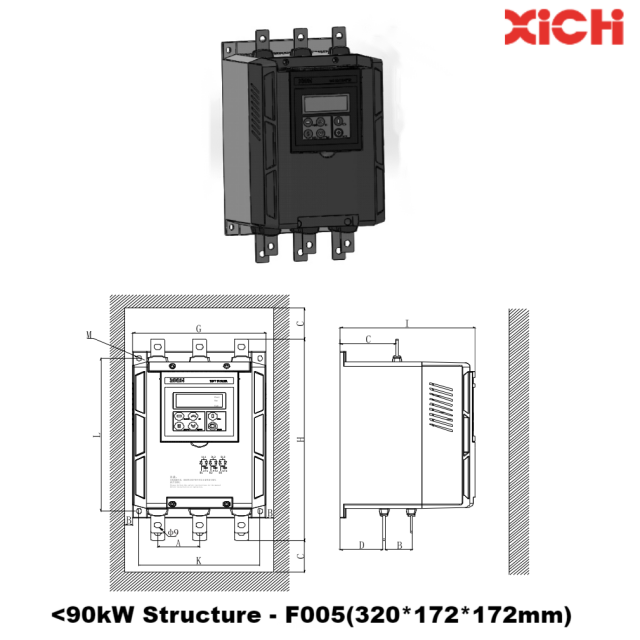

CMC-LX
CA trifásica de 380 V ± 15 % (cableado delta interno y estándar)
Motor asíncrono de CA de jaula de ardilla ordinaria
7,5 ~ 630kW
Modelo universal, ampliamente adecuado para diversas cargas mecánicas.Normalmente se utiliza para ventiladores, bombas, compresores, etc.
Poder de control | Externo | AC110V-10% a AC220V+15%, 50/60Hz |
Incorporado | Fuente de alimentación de control integrado interno, sin necesidad de externo | |
Fuente de alimentación trifásica | Estándar cableado AC380V ±15% Delta interno cableado AC380V±15% | |
Corriente nominal | 18A~1200A, 23 valores nominales en total | |
motor aplicable | Motor asíncrono de CA de jaula de ardilla ordinaria | |
Modo de inicio | Arranque de rampa de tensión, arranque de rampa de corriente | |
Modo de parada | Parada libre, Parada suave | |
función protectora | Pérdida de fase, sobrecorriente, protección SCR, sobrecalentamiento, desequilibrio de corriente de fase | |
Frecuencia de inicio | Se pueden realizar arranques frecuentes o poco frecuentes, se recomienda que el número de arranques por hora no exceda de 10 veces | |
Entrada lógica | Impedancia 1,8 KΩ, alimentación +24V | |
Tipo de refrigeración | Refrigeración natural o refrigeración por aire forzado | |
IP | IP00, IP20 | |
Tipo de instalación | montado en la pared | |
Método de comunicación | RS485 (Opcional) | |
Condicion ambiental | Cuando la altitud del mar es superior a 2000 m, el arrancador suave debe reducirse para su uso Temperatura ambiente: -25 ~ +45°C Humedad relativa: menos del 95% (20°C±5°C) Libre de gas inflamable, explosivo y corrosivo o polvo conductor. Instalación interior, buena ventilación, vibración inferior a 0,5G. |
CMC-***/3-LX-■
*** - Potencia Motor Adaptada.Por ejemplo, 090 significa 90kW
■ - Método de comunicación.0 significa ninguno;1 significa RS485
Los accesorios que se muestran en la siguiente tabla son solo para referencia.
Potencia del motor adaptada (kW) | Modelo de arrancador suave | Corriente nominal (A) | Modelo de contactor de derivación | Tamaño de la línea principal (línea de cobre) |
---|---|---|---|---|
7.5 | CMC-008/3-LX | 18 | CJX4-25 | 4mm2 |
11 | CMC-011/3-LX | 24 | CJX4-32 | 6mm2 |
15 | CMC-015/3-LX | 30 | CJX4-32 | 10mm2 |
18.5 | CMC-018/3-LX | 39 | CJX4-40 | 10mm2 |
22 | CMC-022/3-LX | 45 | CJX4-50 | 16mm2 |
30 | CMC-030/3-LX | 60 | CJX4-63 | 25mm2 |
37 | CMC-037/3-LX | 76 | CJX4-80 | 35mm2 |
45 | CMC-045/3-LX | 90 | CJX4-95 | 35mm2 |
55 | CMC-055/3-LX | 110 | CJX4-115F | 35mm2 |
75 | CMC-075/3-LX | 150 | CJX4-150F | 50mm2 |
90 | CMC-090/3-LX | 180 | CJX4-185F | barra de cobre 30×4 |
110 | CMC-110/3-LX | 218 | CJX4-225F | barra de cobre 30×4 |
132 | CMC-132/3-LX | 260 | CJX4-265F | barra de cobre 30×4 |
160 | CMC-160/3-LX | 320 | CJX4-330F | barra de cobre 30×4 |
185 | CMC-185/3-LX | 370 | CJX4-400F | barra de cobre 30×4 |
220 | CMC-220/3-LX | 440 | CJX4-500F | barra de cobre 40×5 |
250 | CMC-250/3-LX | 500 | CJX4-500F | barra de cobre 40×5 |
280 | CMC-280/3-LX | 560 | CJX4-630F | barra de cobre 40×5 |
315 | CMC-315/3-LX | 630 | CJX4-630F | barra de cobre 40×5 |
400 | CMC-400/3-LX | 780 | JWCJ20-800 | barra de cobre 50×8 |
470 | CMC-470/3-LX | 920 | JWCJ20-1000 | barra de cobre 50×8 |
530 | CMC-530/3-LX | 1000 | CKJ7-1600A/1140V | barra de cobre 50×8 |
630 | CMC-630/3-LX | 1200 | CJX4-25 | barra de cobre 50×8 |
Para realizar un pedido, proporcione el modelo del producto, las especificaciones, la carga y el estado de la aplicación.
Nota especial:

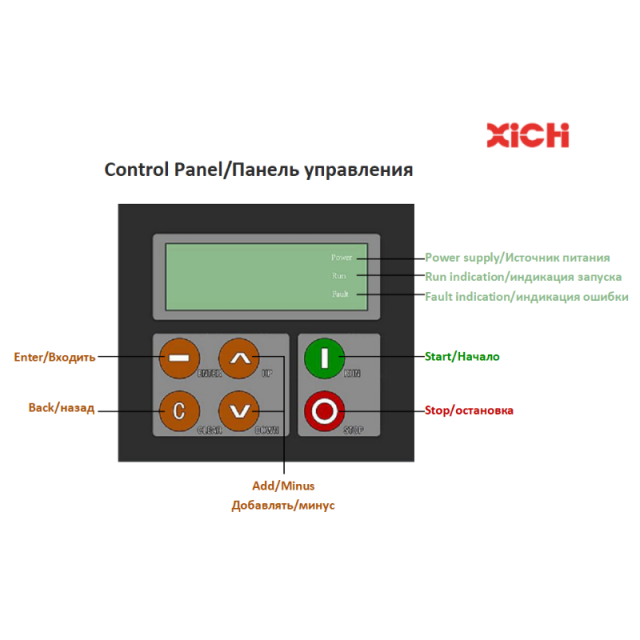

Si el cliente necesita que la caja del teclado se coloque en el exterior, es necesario solicitar los accesorios de montaje al fabricante.Cuando la caja del teclado se coloca en el exterior, debe bloquear los accesorios de montaje de la caja del teclado externo en el panel de la puerta con un tamaño de orificio de 115,5 (alto) * 104,2 (ancho).Para conocer los pasos de instalación específicos, consulte Guía de referencia rápida del arrancador suave CMC-LX V1.1.pdf.

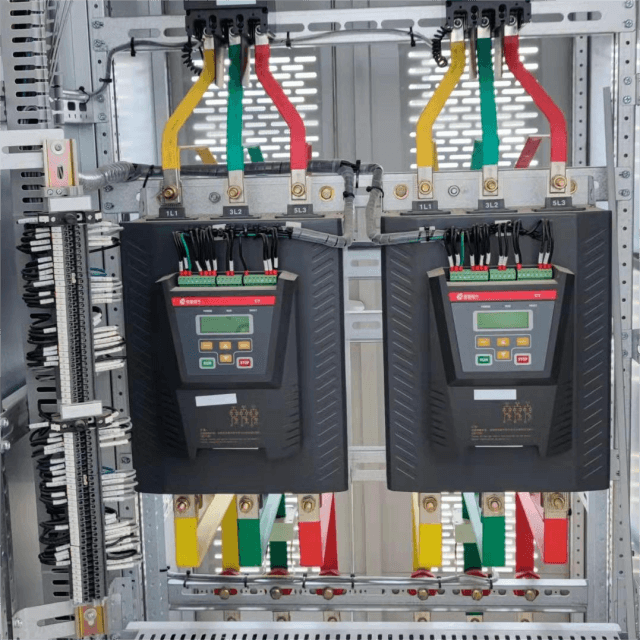

El arrancador suave es un dispositivo de control de motor que integra el arranque suave del motor, la parada suave y varias funciones de protección.Está conectado en serie entre la fuente de alimentación y el motor controlado.
Cuando se usa el arrancador suave para arrancar el motor, el voltaje de salida del tiristor aumenta gradualmente y el motor acelera gradualmente hasta que el tiristor está completamente encendido, y el motor funciona con las características mecánicas del voltaje nominal para lograr un arranque suave, reducir la corriente de arranque y evitar el disparo por sobrecorriente de arranque.
Cuando el motor alcanza la velocidad nominal, finaliza el proceso de arranque.El arrancador suave reemplaza automáticamente el tiristor que ha completado la tarea con un contactor de derivación y proporciona voltaje nominal para el funcionamiento normal del motor para reducir la pérdida de calor del tiristor, prolongar la vida útil del arrancador suave y mejorar su eficiencia de trabajo. , y evitar la contaminación armónica de la red eléctrica.
El arrancador suave también proporciona una función de parada suave.La parada suave es lo opuesto al proceso de arranque suave.El voltaje disminuye gradualmente y la velocidad cae gradualmente a cero para evitar el choque de par causado por la parada libre.
