Estado de Disponibilidad: | |
---|---|

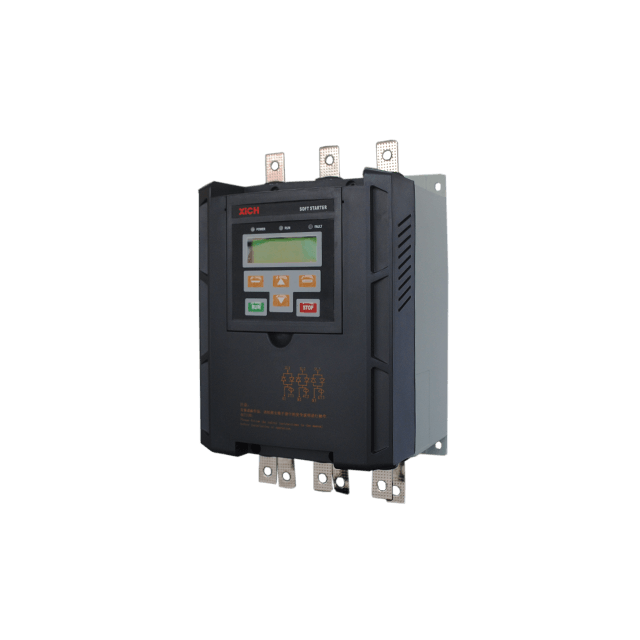

CMC-HX_Tipo inteligente
380V / 690V / 1140V
Motor asíncrono de CA de jaula de ardilla ordinaria
7.5-630KW / 15-700KW / 22-995KW
Cargas de uso general, como bombas, ventiladores, compresores, etc.
Algoritmo de control de bucle cerrado del disparador SCR
Función de control de circuito cerrado SCR, diseñada para cargas estándar y pesadas.El usuario puede seleccionar el inicio de limitación de corriente y el inicio de rampa de voltaje de acuerdo con la condición de carga para lograr un efecto de inicio oscilante suave y sin torsión.
Avanzado Parámetros únicos de aplicación de carga
Hay diez tipos de carga incorporados en los parámetros para que los usuarios elijan, y se proporciona una curva de control de inicio para cada tipo de carga, de modo que el inicio suave se pueda combinar con la carga para lograr un buen efecto de inicio y parada.
Múltiples métodos de arranque y parada
La curva exponencial de voltaje, la curva lineal de voltaje, la curva exponencial de corriente, la curva lineal de corriente y el par de arranque programable y el límite de corriente de arranque se pueden aplicar en cada modo.De acuerdo con las diferentes cargas, se puede seleccionar la curva de inicio correspondiente para lograr un buen efecto de inicio.Una variedad de métodos de parada, parada suave programable, parada libre, frenado, parada de bomba.El algoritmo básico hace que el arranque y la parada del motor sean más precisos y suaves.
Función de comunicación avanzada
La comunicación Modbus RTU es estándar.El módulo de comunicación Ethernet/GPRS opcional es conveniente para que los usuarios se conecten y controlen la red y mejoren el nivel de automatización y la confiabilidad del sistema.
Control de señal analógica
El usuario puede ingresar una señal estándar de 4-20mA o 0-20mA, y puede configurar el límite superior e inferior de la cantidad analógica para realizar el control de inicio y parada y la alarma del motor.Los datos (presión, temperatura, caudal, etc.) también se pueden transmitir a través del arrancador suave.Con función de salida de señal analógica estándar de 4-20 mA o 0-20 mA.
Material ignífugo
Por debajo de 90KW hay una estructura de carcasa de plástico completa, que está hecha de material ABS ignífugo.La cubierta superior de la sección de potencia de 90KW y superior es una estructura de carcasa de plástico, y el marco principal está hecho de material de placa de aluminio y zinc, que tiene resistencia al calor y resistencia a la corrosión.
Panel móvil
El panel se puede mover a la superficie de operación del equipo a través de la interfaz de la máquina para el control remoto, lo cual es conveniente para el uso en el sitio.
Potente propiedad anti-interferencia
Todas las señales de control externas están aisladas optoelectrónicamente y se configuran diferentes niveles de antirruido para adaptarse al uso en entornos industriales.
Función de parámetro doble
Tiene dos conjuntos de parámetros básicos, que pueden controlar dos motores con diferentes potencias respectivamente.
Autoadaptación de la frecuencia de la red
Frecuencia de potencia adaptativa Función adaptativa de 50/60 Hz, fácil de usar.
Memoria dinámica de fallas
Se pueden registrar 10 fallos.Es fácil encontrar la causa de la falla.
función de protección perfecta
Todo el proceso detecta parámetros de corriente y carga, y tiene funciones de protección de microcomputadoras como sobrecorriente, sobrecarga, subcarga, sobrecalentamiento, falla de fase, cortocircuito, desequilibrio de corriente trifásica, detección de secuencia de fase y error de frecuencia.
Interfaz hombre-máquina amigable
Adopta un panel de visualización LCD, con dos interfaces de visualización en chino e inglés, lo que hace que la programación y el ajuste de parámetros sean más convenientes.
Poder de control | CA110V--CA220V±15%, 50/60Hz |
Potencia trifásica | AC380V±15% Cableado estándar AC380V, 660V, 1140V±15% Conexión delta interna AC380V±15% |
Corriente nominal | 18A--1000A, 22 valores nominales en total |
motor aplicable | Motor asíncrono de CA de jaula de ardilla ordinaria |
Modo de inicio | Curva exponencial de tensión, curva lineal de tensión, curva exponencial de corriente, curva lineal de corriente |
Modo de parada | Parada libre, parada suave, freno y parada de bomba |
Entrada lógica | Impedancia 1,8 KΩ, alimentación +24V |
Frecuencia de inicio | Inicio frecuente o infrecuente disponible, se recomienda iniciar no exceder 10 veces uno del otro |
función protectora | Sobrecorriente, sobrecarga, subcarga, sobrecalentamiento, falla de fase, desequilibrio de corriente trifásica, detección de secuencia de fase, sobrecalentamiento del motor y error de frecuencia, etc. |
Nivel de protección | IP00, IP20 |
Tipo de refrigeración | Refrigeración natural o refrigeración por aire forzado |
Tipo de instalación | montado en la pared |
Ambiental condición | Cuando la altitud del mar es superior a 2000 m, el arrancador suave debe reducirse para su uso. Temperatura ambiente: -25-+45°C Humedad relativa: menos del 95% (20°C±5°C) Libre de gas inflamable, explosivo y corrosivo o polvo conductor.Buena ventilación para instalación en interiores y la vibración es inferior a 0,5G |
Artículo | Corriente nominal (A) | 380V | 690V | 1140V | |||
Potencia Adaptada (kW) | Estructura No. (mm) | Potencia Adaptada (kW) | Estructura No. (mm) | Potencia Adaptada (kW) | Estructura No. (mm) | ||
1 | 18 | 7.5 | F005 | 15 | F005 | 22 | F005 |
2 | 24 | 11 | 22 | 33 | |||
3 | 30 | 15 | 30 | 45 | |||
4 | 39 | 18.5 | 37 | 55 | |||
5 | 45 | 22 | 45 | 65 | |||
6 | 60 | 30 | 55 | 90 | |||
7 | 76 | 37 | 75 | 110 | |||
8 | 90 | 45 | 90 | 135 | |||
9 | 110 | 55 | 110 | 165 | |||
10 | 150 | 75 | 132 | F006 | 225 | ||
11 | 180 | 90 | F006 | 160 | 280 | F006 | |
12 | 218 | 110 | 200 | 344 | |||
13 | 260 | 132 | 250 | 400 | |||
14 | 320 | 160 | 300 | 505 | F007 | ||
15 | 370 | 185 | 350 | 584 | |||
16 | 440 | 220 | F007 | 400 | F007 | 695 | |
17 | 500 | 250 | 456 | 789 | |||
18 | 560 | 280 | 500 | 884 | F008 | ||
19 | 630 | 315 | 560 | F008 | 995 | ||
20 | 780 | 400 | F008 | 700 | |||
21 | 920 | 470 | |||||
22 | 1000 | 530 | |||||
23 | 1200 | 630 |
75kW y menos | 90kW - 185kW | 220kW - 315kW | 400kW - 630kW |
Modelo | Estructura número | G | H | I | K | L | M | A | B | C | Bruto Peso (kg) |
CMC-008~022/3-HX | F005 | 172 | 320 | 172 | 156 | 240 | 6 | 20 | 10 | 100 | 4.5 |
CMC-030~045/3-HX | 4.7 | ||||||||||
CMC-055~075/3-HX | 5.1 | ||||||||||
CMC-090~185/3-HX | F006 | 285 | 474 | 235 | 230 | 390 | 9 | 20.6 | |||
CMC-220~315/3-HX | F007 | 320 | 512 | 270 | 415 | 25.6 | |||||
CMC-400~630/3-HX | F008 | 400 | 647 | 330 | 495 | 37.6 |
Al realizar un pedido, informe al proveedor del modelo del producto, especificaciones, condiciones de carga y condiciones de uso para seleccionar el producto correctamente.
La configuración estándar del arrancador suave incluye un transformador de corriente y los usuarios no necesitan conectar un transformador de corriente externo.
Para los usuarios que tienen requisitos especiales para este producto, explíquelo al proveedor al realizar el pedido y le brindaremos un servicio perfecto.
