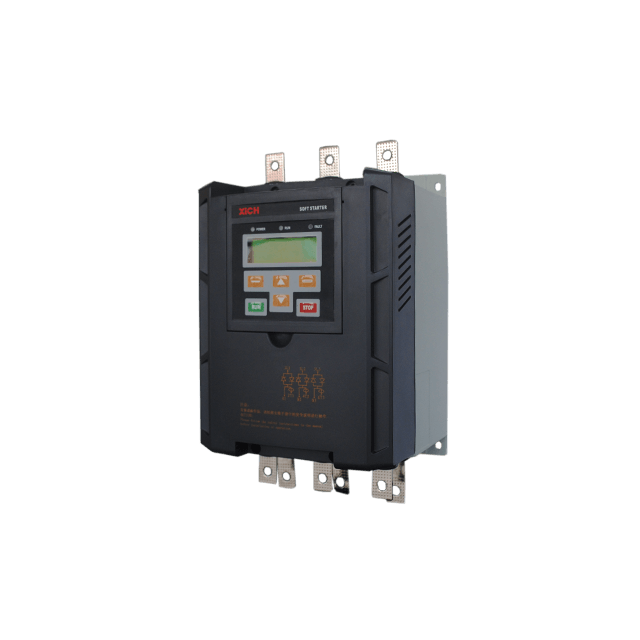

Motor de arranque suave para motores asíncronos trifásicos AC380V 7.5-630kW

✔ Reducir la corriente de arranque del motor;
✔ Reduce el estrés de arranque del motor y prolonga la vida útil del equipo;
✔ Arranque y parada suaves para eliminar las sobretensiones y los golpes de ariete
✔ Varios modos de arranque, autoajuste de corriente y voltaje, para diferentes cargas;
✔ Función de protección perfecta para garantizar la seguridad del motor y el equipo.
Estado de Disponibilidad:
  • CMC-HX_Tipo inteligente

  • CA trifásica de 380 V ± 15 % (cableado delta interno y estándar)

  • Motor asíncrono de CA de jaula de ardilla ordinaria

  • 7,5 ~ 630kW

  • Modelo universal, ampliamente adecuado para diversas cargas mecánicas.Normalmente se utiliza para ventiladores, bombas, compresores, etc.

Características técnicas del arrancador suave CMC-HX

1. Función de control de tiristores de bucle cerrado, diseñada para cargas estándar y cargas pesadas.

2. Diez tipos de cargas integradas en los parámetros del producto para la selección del usuario.

(bomba centrífuga, bomba hidráulica, ventilador axial, ventilador centrífugo, máquina de correa, compresor, trituradora, mezcladora, molino de bolas, propulsor)

3. La comunicación Modbus RTU es estándar.Módulo de comunicación Ethernet / GPRS opcional, conveniente para que los usuarios se conecten al control de la red, mejore el nivel de automatización y confiabilidad del sistema

4. Frecuencia de alimentación 50/60Hz función autoadaptativa, conveniente para que los usuarios la usen.

5. Fuerte anti-interferencia.Todas las señales de control externo están aisladas por fotoelectricidad, y configuran diferentes niveles de anti-ruido para adaptarse al uso en entornos industriales.

6. Con dos conjuntos de parámetros básicos, puede controlar dos motores de potencia diferentes respectivamente.

7. El panel de operación se puede sacar a través de la interfaz del cuerpo para realizar una operación remota.

8. Se pueden registrar 10 fallas.Fácil de encontrar la causa de la falla.

9. Todo el proceso de detección de parámetros de corriente y carga, con funciones de protección de microcomputadoras como sobrecorriente, sobrecarga, subcarga, sobrecalentamiento, ruptura de fase, cortocircuito, desequilibrio de corriente trifásica, detección de secuencia de fase, error de frecuencia, etc.

10. Todos los materiales refractarios.ABS ignífugo y procesamiento de material galvanizado, resistente al calor, resistente a la corrosión.

11. Función de salida de señal analógica estándar de 4 ~ 20 mA o 0 ~ 20 mA

12. Panel de visualización LCD


parametros del producto

Poder de control

AC110V a AC220V+15%, 50/60Hz

Potencia trifásica

Cableado estándar AC380V ±15%

Cableado delta interno AC380V±15%

Corriente nominal

18A~1200A, 22 valores nominales en total

motor aplicable

Motor asíncrono de CA de jaula de ardilla ordinaria

Modo de inicio

Curva exponencial de voltaje;

Curva lineal de voltaje;

Curva exponencial actual;

Curva lineal actual.

Modo de parada

Parada libre, Parada suave, Parada de bomba, Freno

Entrada lógica

Impedancia 1,8 KΩ, alimentación +24V

Frecuencia de inicio

Se pueden realizar arranques frecuentes o poco frecuentes, se recomienda que el número de arranques por hora no supere las 10 veces

función protectora

Sobrecorriente, sobrecarga, subcarga, sobrecalentamiento, falla de fase, desequilibrio de corriente trifásica, detección de secuencia de fase, sobrecalentamiento del motor y error de frecuencia, etc.

Nivel de protección

IP00, IP20

Tipo de refrigeración

Refrigeración natural o refrigeración por aire forzado

Tipo de instalación

Instalación vertical en pared

Entorno de instalación

Cuando la altitud del mar es superior a 2000 m, el arrancador suave debe reducirse para su uso.

Temperatura ambiente: -25 ~ +45°C

Humedad relativa: menos del 95% (20°C±5°C)

Libre de gas inflamable, explosivo y corrosivo o polvo conductor.

Instalación interior, buena ventilación, vibración inferior a 0,5G

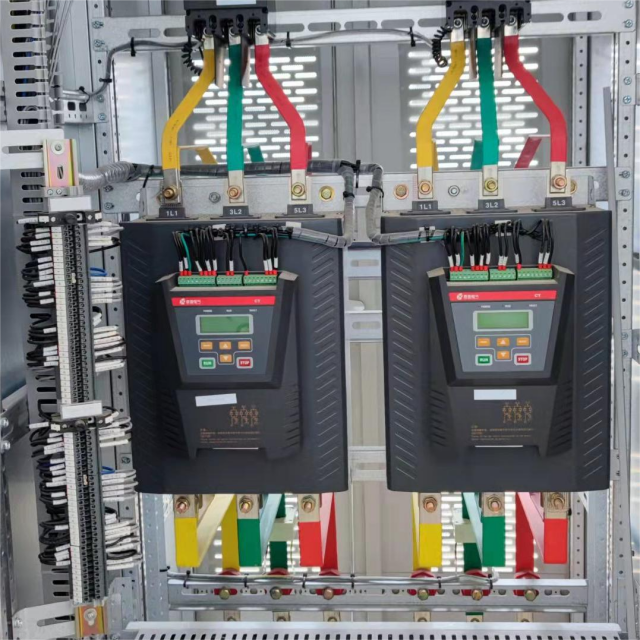

Instrucciones de cableado del arrancador suave

Conectores

Instrucciones de cableado

1L1,  3L2,  5L3

Conecte la alimentación de CA trifásica, contactor de derivación

2T1,  4T2,  6T3

Conexión de un motor asíncrono trifásico

B1, B2, B3

Conexión del contactor de bypass


Especificación del modelo CMC-HX

Aadaptado motor energía

(KW)

Modelo de arrancador suave

Corriente nominal (A)

Dimensions

Peso bruto (kg)

7.5

CMC-008/3-HX

18

172*320*172

4.5

11

CMC-011/3-HX

24

15

CMC-015/3-HX

30

18.5

CMC-018/3-HX

39

22

CMC-022/3-HX

45

30

CMC-030/3-HX

60

4.7

37

CMC-037/3-HX

76

45

CMC-045/3-HX

90

55

CMC-055/3-HX

110

5.1

75

CMC-075/3-HX

150

90

CMC-090/3-HX

180

285*474*235

20.6

110

CMC-110/3-HX

218

132

CMC-132/3-HX

260

160

CMC-160/3-HX

320

185

CMC-185/3-HX

370

220

CMC-220/3-HX

440

320*512*235

25.6

250

CMC-250/3-HX

500

280

CMC-280/3-HX

560

315

CMC-315/3-HX

630

400

CMC-400/3-HX

780

400*647*235

37.6

470

CMC-470/3-HX

920

530

CMC-530/3-HX

1000


Como ordenar

  • Para realizar un pedido, proporcione el modelo del producto, las especificaciones, la carga y las condiciones de aplicación a su proveedor;

Nota especial: Si el cliente necesita que la caja del teclado se coloque en el exterior, es necesario solicitar los accesorios de montaje al fabricante.Cuando la caja del teclado se coloca en el exterior, debe bloquear los accesorios de montaje de la caja del teclado externo en el panel de la puerta con un tamaño de orificio de 115,5 (alto) * 104,2 (ancho).Para conocer los pasos de instalación específicos, consulte nuestra guía de referencia.


  • Como la configuración estándar del arrancador suave contiene un transformador de corriente incorporado, el usuario no necesita conectar ambos externamente.
