Control vectorial VFD para control de motores de bombas y ventiladores XFC550

Los VFD de control vectorial de la serie XFC550 son adecuados para cargas generales como bombas y ventiladores.

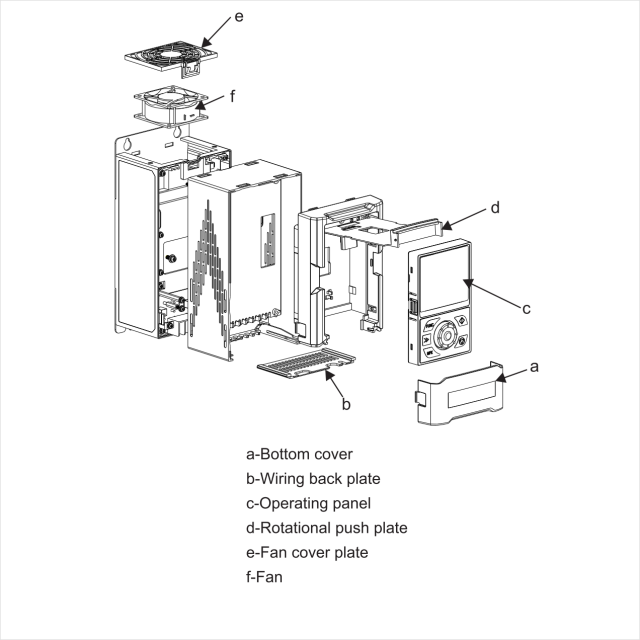

✔ Diseño modular, estructura compacta y tamaño reducido.

✔ Diseño de interfaz hombre-máquina, operación más sencilla y visualización más clara.
✔ Conectores enchufables, cómodos de uso y mantenimiento.
✔ Diseño de larga duración, función de protección integral.

GUÍA DE REFERENCIA RÁPIDA DEL VFD XFC550.pdf

Estado de Disponibilidad:



Preguntar Añadir al carrito

Modelo:
Convertidor de frecuencia XFC550
Voltaje de suministro:
3 fases 380V~480V
motor aplicable:
Motor AC
Fuerza de motor:
1,5 (2 CV) ~ 450 kW (600 CV)
Solicitud:
Cargas de uso general, como bombas, ventiladores, compresores, etc.
Descargar:
XFC550 VFD User Manual V1.0.pdf

Características de los VFD (variadores de CA) Vector Control XFC550

XFC550 es un variador de frecuencia de control vectorial de alto rendimiento, sus características:

1. Este modelo es adecuado para cargas de uso general, ventiladores, bombas y compresores, etc.

2. Tiene el desempeño de control vectorial de bucle abierto, control vectorial de bucle cerrado y control V/f;

3. Funciones de expansión de aplicaciones flexibles, que incluyen principalmente tarjeta de expansión IO, tarjeta de expansión del codificador, Tarjeta de expansión PLC;

4. Amplia expansión de la comunicación, CANopen, Profibus, EtherCAT y se pueden conectar otras tarjetas de expansión de comunicación a través de la interfaz de expansión;

5. 11K0 y los modelos superiores tienen reactor de CC incorporado;

6. Panel de operación LED externo se puede introducir;

7. Apoyo montado en la pared, incorporado, lado a lado, arriba-abajo y otros métodos de instalación;

8. Todas las series admiten común Bus de CC y fuente de alimentación de CC.

Cuatro conjuntos de parámetros de control del motor:

Se proporcionan de serie cuatro conjuntos de parámetros de control del motor, que pueden corresponder a cuatro tipos de motores con diferentes requisitos de proceso y segmentos de potencia.

Solo es necesario configurar de antemano los parámetros relevantes de cada grupo de motores y cambiar a uso a través del terminal DI, sin ajuste adicional de parámetros.De esta manera, se aborda bien el problema del respaldo y reemplazo de los variadores de frecuencia en el sitio del proyecto y se mejora la confiabilidad del proyecto.

Configuración de puerto flexible:

Los clientes pueden elegir la tarjeta de expansión de E/S según sus necesidades.De acuerdo con los diferentes requisitos del proceso, la configuración flexible de la cantidad digital y la cantidad analógica brinda comodidad para el diseño y la depuración del proyecto.

Aplicaciones de extensión enriquecidas:

El variador de frecuencia serie XFC550 admite la aplicación de dos tarjetas de expansión integradas al mismo tiempo.

Un canal de expansión de funciones y comunicaciones, incluidas tarjetas de expansión IO, tarjetas de expansión programables PLC y varias tarjetas de expansión de comunicaciones, etc.;un canal de tarjetas de expansión de codificador, incluidas tarjetas de expansión de codificador compatibles con interfaces diferenciales y OC y tarjetas de expansión de resolución, etc. Uso combinado para lograr una variedad de funciones complejas de control del sistema.

Control de pérdida de alto rendimiento:

El control de parada por sobrecorriente y sobretensión de alto rendimiento puede satisfacer mejor los requisitos de carga de diferentes características mecánicas, de modo que las características mecánicas del motor pueden ser duras o blandas, y se utilizan ampliamente en diversas aplicaciones de equipos de ingeniería.

Variador de frecuencia XFC550 Cableado externo del sistema

Unidad de CA industrial-XiChiElectric

Parámetros técnicos del variador de velocidad XFC550

Artículo		Especificación
Fuente de alimentación	Tensión nominal	3 fases 380V~480V
	Fluctuaciones de voltaje permitidas	-15%~+10%
	Frecuencia nominal	50/60Hz
	Fluctuaciones de frecuencia permitidas	±5%
Producción	Tensión de salida máxima	Trifásico 380V~480V (Vaya después del voltaje de entrada)
	Frecuencia máxima de salida	500Hz
	Frecuencia de carga	0,5 ~ 16 kHz (ajuste automático según la temperatura y el rango de ajuste difiere para diferentes modelos)
	Capacidad de sobrecarga	150% nominal actual 60; 180% corriente nominal 3s
Funciones básicas	Resolución de configuración de frecuencia	Configuración digital: 0,01 HZ Configuración analógica: frecuencia máxima × 0,025%
	Modo de control	Control vectorial de bucle abierto Control vectorial de bucle cerrado Control V/f
	par de tracción	0,3 HZ/150％ (SVC) 0 Hz/180 % (FO)
	Rango de velocidad	1:200 (VCS) 1:1000 (FOC)
	Precisión de estabilización de velocidad	±0,5％ (VCS) ±0,02％ (FOC)
	Precisión del control de par	±5% (FOC)
	Aumento de par	Aumento de par automático; Aumento de par manual 0,1%~30,0%
	Curva V/F	Tres formas: tipo lineal;tipo multipunto;Curva V/F de enésima potencia (potencia 1,2, potencia 1,4, potencia 1,6, potencia 1,8, potencia 2) N次方
	Curva de aceleración y desaceleración.	Aceleración y desaceleración lineal o en curva S; Cuatro tipos de tiempo de aceleración y desaceleración, el rango de tiempo de aceleración y desaceleración es 0,0 ~ 6500,0 S
	Frenado CC	Frecuencia de frenado CC: 0,00 HZ ~ frecuencia máxima Tiempo de frenado: 0,0 s ~ 36,0 s Valor actual de la acción de frenado: 0,0% ~ 100,0%
	control de jogging	Rango de frecuencia de jogging: 0,00 HZ ~ 50,00 HZ Tiempo de aceleración y desaceleración de jog: 0,0 s ~ 6500,0 s
	PLC simple, operación de velocidad de varias etapas	Operación de velocidad de hasta 16 etapas a través de PLC incorporado o terminal de control
	PID incorporado	control de bucle cerrado realizado en aplicaciones de control de procesos
	Control de pérdida de sobretensión y sobrecorriente	Limite automáticamente la corriente y el voltaje durante el funcionamiento para evitar el apagado por falla debido a sobrecorriente y sobrevoltaje frecuentes.
	Función de limitación de corriente rápida	Minimizar el apagado debido a sobrecorriente para garantizar el funcionamiento normal del variador de frecuencia.
Interfaz de control	Entrada digital	5 entradas digitales multifunción, una de las cuales admite una función de entrada de pulso máxima de 100 kHz
	Entrada analogica	2 entradas analógicas, ambas compatibles con entrada analógica de 0~10 V o 0~20 mA, entrada de voltaje de interruptor o entrada de corriente a través de un puente
	Salida digital	2 salidas digitales de colector abierto, una de las cuales admite una salida de onda cuadrada máxima de 100 kHz
	Salida analógica	1 salida analógica, compatible con salida analógica de 0~10 V o 0~20 mA, voltaje de conmutación o salida de corriente mediante puente
	Salida de relé	Salida de relé de 1 vía, que incluye 1 contacto normalmente abierto, 1 contacto normalmente cerrado
	Interfaz de comunicación estándar	Interfaz de comunicación RS485 de 1 canal
Interfaz de expansión	Interfaz de expansión de funciones	Conectable a tarjeta de expansión IO, tarjeta de expansión programable PLC, etc.
Interfaz de expansión	Interfaz de control del codificador	Se puede conectar a tarjetas de expansión de codificador diferencial y OC compatibles, etc.
Panel de operaciones	pantalla digital LED	Pantalla de 5 digitales de parámetros y configuraciones.
	Luz indicadora	4 indicaciones de estado, 3 indicaciones de unidad
	Función del botón	5 botones de función, incluido 1 botón multifunción.La función se puede configurar mediante el parámetro P0-00.
	Función de perilla de lanzadera	Sumar, menos y confirmar
	Copia de parámetros	Parámetros de carga y descarga rápida
Función protectora	Protección básica	Pérdida de fase, sobretensión, subtensión, sobrecorriente, sobrecarga, sobrecalentamiento, cortocircuito de interfase, falla a tierra
Ambiente	Condición de operación	Interior, sin polvo conductor, contaminación por petróleo, etc.
	Temperatura ambiente de funcionamiento	-10°C ~ +40°C (40°C~50°C, reducción del 1,5% por cada aumento de 1°C en la temperatura)
	Humedad	Menos del 95 % de humedad relativa, sin condensación
	Altitud	Sin reducción por debajo de 1000 m, reducción del 1 % por cada 100 m de elevación por encima de 1000 m
	Temperatura ambiente para almacenamiento	-20℃~+60℃
	Vibración	Menos de 5,9 m/s² (0,6 g)
	Metodo de instalacion	Instalación en pared o empotrada en el gabinete (requiere accesorios de instalación opcionales)
	grado IP	IP20

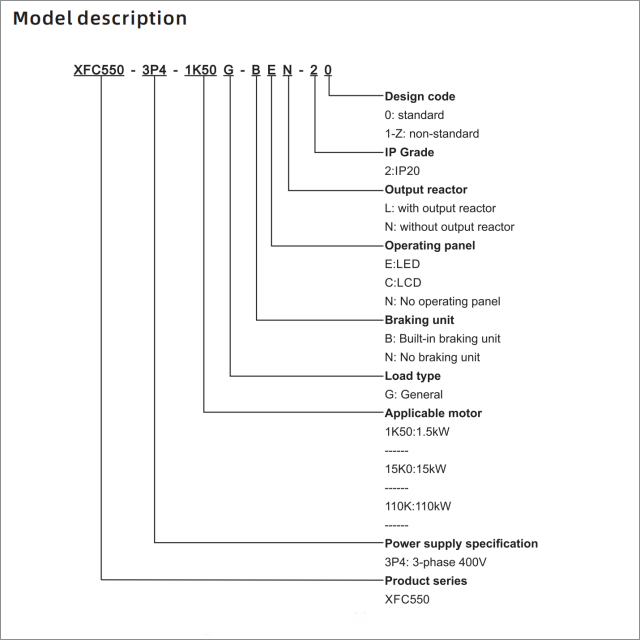

Selección de modo del convertidor de frecuencia XFC550

Modelo XFC550-3p4-xxxxG	Adaptado Motor Pflor kilovatios	Clasificado Ientrada Capacidad kVA	Clasificado Ientrada Cactual A	Clasificado Osalida Cactual A
1k50	1.5	3.2	4.8	4
2k20	2.2	4.5	6.8	5.6
4k00	4	7.9	12	9.7
5k50	5.5	11	16	13
7k50	7.5	14	21	17
11k0	11	16	24	25
15k0	15	21	32	33
18k5	18.5	26	39	40
22k0	22	29	44	45
30k0	30	39	60	61
37k0	37	48	73	74
45k0	45	58	88	90
55k0	55	71	107	109
75k0	75	96	145	147
90k0	90	114	174	176
110k	110	139	211	211
132k	132	167	253	253
160k	160	201	306	303
185k	185	233	353	350
200k	200	250	380	378
220k	220	275	418	416
250k	250	312	474	467
280k	280	350	531	522
315k	315	393	597	588
355k	355	441	669	659
400k	400	489	743	732
450k	450	550	835	822
