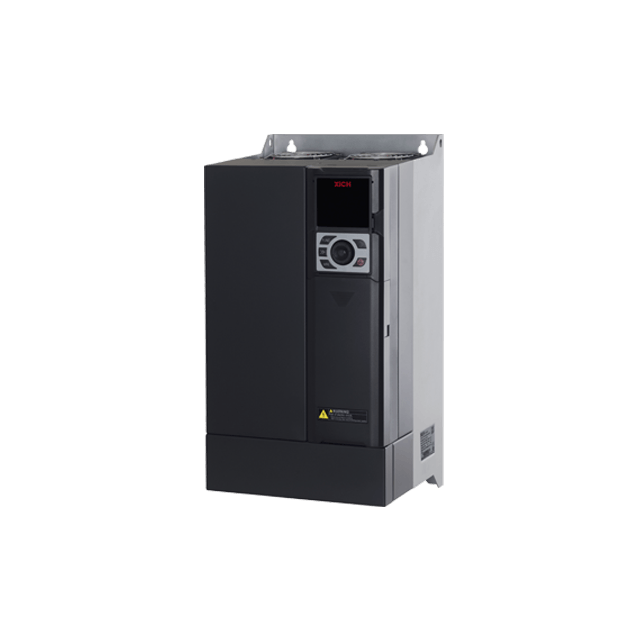

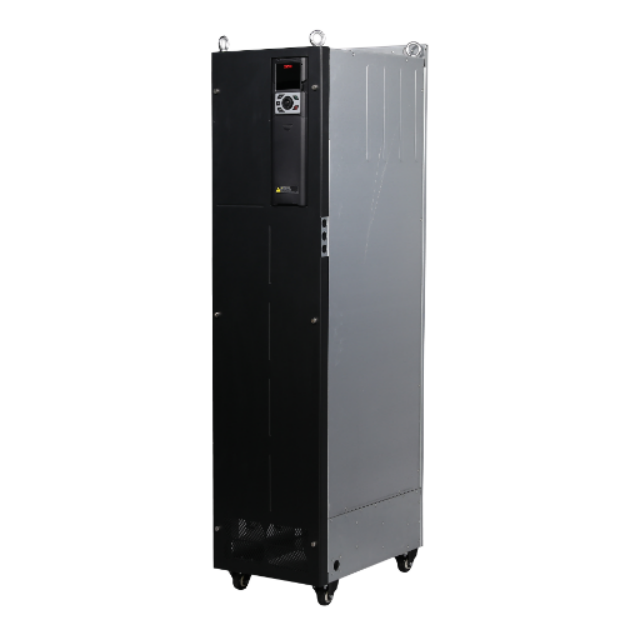

Convertidor de frecuencia de propósito general XFC500, trifásico 380-480V

El VFD de la serie XFC500 es un convertidor de frecuencia de tipo de control vectorial de bucle abierto.
✔Modelo universal, que se puede aplicar en una amplia gama.
✔Expansión de función de aplicación flexible, que incluye principalmente tarjeta de expansión IO, tarjeta de expansión PLC.
✔Las tarjetas de expansión de comunicación (CANopen, Profibus, EtherCAT, etc.) se pueden conectar a través de la interfaz de expansión.
✔Modelos de 132 kg y superiores con reactor de CC incorporado.

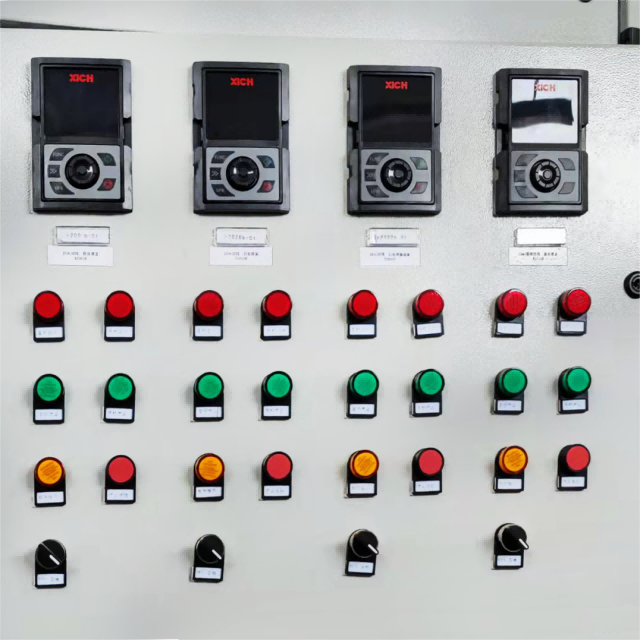

✔Se puede introducir un teclado de operación LED externo.
✔Todas las series admiten bus de CC común y fuente de alimentación de CC.
✔Admite métodos de instalación montados en la pared, incrustados, paralelos, arriba y abajo y otros.

Estado de Disponibilidad:


Preguntar Añadir al carrito

Modelo:
XFC500-G (uso general)
Marca del producto:
XiChi
Voltaje de suministro:
trifásico 380V ~ 480V, 50/60Hz
motor aplicable:
Motor asincrónico
Fuerza de motor:
1,5 ~ 450kW
Solicitud:
VFD de control vectorial de propósito general.Se utiliza para accionar ventiladores, bombas de agua, máquinas textiles, máquinas herramienta y diversos equipos de producción automatizados.

Detalles del variador de frecuencia variable XFC500

Descripción de XFC500 VFD
Principales características
Tipo de designación
Especificaciones
Todos los modelos de XFC500
Montaje y separación
Planos de dimensiones
Certificado de conformidad

Descripción de XFC500 VFD

El variador de frecuencia (VFD) de la serie XFC500 utiliza DSP (procesadores de señal digital) de alto rendimiento como núcleo de control y aplica un algoritmo de control vectorial sin sensor de velocidad de excelente rendimiento para lograr un control y una regulación precisos de los motores asíncronos.Las funciones de expansión flexibles y diversas y el diseño de alta confiabilidad cumplen con los requisitos de una variedad de aplicaciones y entornos.

Características principales de XFC500

1. Rendimiento superior de protección y accionamiento del motor

• Función de autoaprendizaje de parámetros de motor de alta precisión

• Control vectorial de lazo abierto de alto rendimiento

• Sobretensión estable, control de bloqueo de sobrecorriente, reduciendo el número de fallas

• Función de protección de falla de energía instantánea eficiente

2. Diseño de alta confiabilidad

• Diseño colaborativo electromecánico para asegurar la estrecha cooperación entre los componentes electrónicos y las partes estructurales;

• El diseño de simulación térmica precisa garantiza la mejor eficiencia de disipación de calor del producto;

• Excelente diseño EMC (Compatibilidad electromagnética) para reducir la interferencia armónica;

• Más de 100 pruebas rigurosas del sistema para garantizar el alto rendimiento y la alta calidad de los productos;

• La verificación del aumento de temperatura de toda la máquina garantiza el funcionamiento seguro del producto.

3. Aplicación flexible

• La expansión de la función de aplicación múltiple mejora la aplicabilidad del producto;

• Expansión rica en comunicación para cumplir con los requisitos de control de redes de diferentes buses de campo;

• Teclado LED de alto rendimiento, perilla de lanzadera, pantalla clara y fácil operación;

• Admite bus de CC común y fuente de alimentación de CC;

• Puesta a tierra del condensador de seguridad EMC (opcional);

• Varios métodos de instalación: consulte el diagrama de instalación del producto para obtener más detalles.

VFD de la serie XFC500 Designación de tipo

Designation (es decir, XFC500-3P4-5K50-G-BEN-20)	Descripción
XFC500	Código de producto de la serie de convertidores de frecuencia de bajo voltaje Xichi
3P4	Especificaciones de energía 3P4 = 3 fases, 400 V
5K50	Potencia del motor adaptada 5K50 = 5,5kW 450K = 450kW
G	Modelo de propósito general
B	Unidad de frenado B: Unidad de frenado incorporada N: sin unidad de frenado
E	Panel de operaciones ES: LED C: LCD N: sin panel de operación
N	Reactancia de salida L: con bobina de salida N: sin bobina de salida
2	Grado de protección IP 2 = IP20
0	código de diseño 0: Máquina estándar 1-Z: máquina no estándar

Especificaciones

Artículo		Parámetro
Fuente de alimentación	Voltaje de suministro nominal	trifásico 380V ~ 480V
	Fluctuaciones de voltaje permitidas	-15%~+10%
	Frecuencia de suministro nominal	50/60Hz
	Fluctuaciones de frecuencia permitidas	±5％
Producción	Voltaje máximo de salida	Trifásico 380V~480V Ir tras el voltaje de entrada
	Frecuencia de salida máxima	500Hz
	Frecuencia de carga	0,5 ~ 16kHz (ajuste automático según la temperatura y el rango de ajuste difiere para diferentes modelos)
	Capacidad de sobrecarga	150% corriente nominal 60s; 180% corriente nominal 3s.
Funciones básicas	Resolución de ajuste de frecuencia	Configuración digital: 0,01 Hz Configuración analógica: frecuencia máxima × 0,025 %
	Modo de control	Control vectorial de lazo abierto (SVC) Control V/F
	Par de tracción	0,3 Hz/150 ％ (VCS)
	Rango de velocidad	1: 200 (SVC)
	Precisión de estabilización de velocidad	±0.5%(VCS)
	refuerzo de par	Aumento de par automático Aumento de par manual 0,1% ~ 30,0%
	Curva V/F	Tres maneras: tipo lineal; tipo multipunto; Curva V/F de potencia N-ésima (n=1.2, 1.4, 1.6, 1.8, 2)
	Curva de aceleración y desaceleración	Aceleración y desaceleración lineal o de curva en S; Cuatro tipos de tiempo de aceleración y desaceleración. Rango ajustable 0.0~6500.0S
	frenado CC	Frecuencia de frenado CC: 0,00 Hz ~ frecuencia máxima Tiempo de frenado: 0,0 s ~ 36,0 s Valor actual de acción de frenado: 0.0% ~ 100.0%
	Control de trote	Rango de frecuencia de jogging: 0,00 Hz ~ 50,00 Hz Jog aceleración-tiempo de desaceleración: 0,0 s ~ 6500,0 s
	PLC simple, operación de velocidad de múltiples etapas	Operación de velocidad de hasta 16 etapas a través de PLC incorporado o terminal de control
	PID incorporado	Implementación de control de circuito cerrado en aplicaciones de control de procesos
	Control de bloqueo por sobretensión y sobrecorriente	Limite automáticamente la corriente y el voltaje durante la operación para evitar el apagado por falla debido a sobrecorriente y sobrevoltaje frecuentes
	Función de limitación de corriente rápida	Reduzca el apagado por falla de sobrecorriente para garantizar el funcionamiento normal del convertidor de frecuencia
Interfaz de control	Entrada digital	5 entradas digitales multifunción. Uno de los cuales admite la función de entrada de pulso de 100 kHz como máximo
	Entrada analogica	2 entradas analógicas. Ambos admiten entrada analógica de 0 ~ 10 V o 0 ~ 20 mA, voltaje de interruptor o entrada de corriente a través de un puente
	Salida digital	2 salidas digitales de colector abierto. Uno de los cuales admite una salida de onda cuadrada máxima de 100 KHz
	Salida analógica	1 salida analógica. Compatible con salida analógica de 0 ~ 10 V o 0 ~ 20 mA, voltaje de conmutación o salida de corriente a través de un puente
	Salida de relé	Salida de relé de 1 canal, incluido 1 contacto normalmente abierto, 1 contacto normalmente cerrado
	Interfaz de comunicación estándar	Interfaz de comunicación RS485 de 1 canal
Interfaz de expansión	Interfaz de expansión de funciones	Conectable a tarjeta de expansión IO, tarjeta de expansión programable PLC, etc.
Panel de operaciones	Pantalla digital LED	Pantalla de 5 dígitos de parámetros y configuraciones
	Luz indicadora	4 indicaciones de estado, 3 indicaciones de unidad
	Función del botón	5 botones de función incluyendo 1 botón multifunción.La función se puede configurar a través del parámetro P0 - 00
	perilla de lanzadera	Sumar, restar y confirmar
	Copia de parámetros	Parámetros de carga y descarga rápida
función protectora	Protección básica	Pérdida de fase de entrada y salida, sobretensión, subtensión, sobrecalentamiento, sobrecarga, sobrecorriente, cortocircuito, limitación de tensión y corriente, limitación de corriente rápida y otras funciones de protección
Ambiente	Condición de operación	Interior, sin polvo conductor y aceite, etc.
	Temperatura ambiente de funcionamiento	-10 °C ~ +40 °C (40 °C ~ 50 °C, reducción del 1,5 % por cada aumento de temperatura de 1 °C)
	Humedad	Menos del 95 % de HR, sin condensación
	Altitud de funcionamiento	Sin reducción por debajo de los 1000 m, reducción del 1 % por cada 100 m de elevación por encima de los 1000 m (<=1000m sin derrateo, >1000m con reducción de corriente del 1% por 100m)
	Temperatura ambiente de Almacenamiento	-20℃ ~ +60℃
	Vibración	Menos de 5,9 m/s² (0,6 g)
	Metodo de instalacion Modo de montaje	Instalación mural o empotrada en el armario (Necesita elegir los accesorios de instalación apropiados)
	Grado de protección IP	IP20

VFD XFC500 para motores de 1,5~450kW/2,0~604hp

Modelo XFC500-3P4-G	Fuerza de motor		Capacidad nominal de entrada kVA	Corriente nominal de entrada A	Corriente nominal de salida A
1K50G	1.5kW	2.0hp	3.2	4.8	4
2K20G	2,2kW	3.0hp	4.5	6.8	5.6
4K00G	4kW	5.4hp	7.9	12	9.7
5K50G	5,5kW	7.4hp	11	16	13
7K50G	7.5kW	10.1hp	14	21	17
11K0G	11kW	14,8 CV	20	30	25
15K0G	15kW	20.1hp	27	41	33
18K5G	18,5kW	24,8 CV	33	50	40
22K0G	22kW	29,5 CV	38	57	45
30K0G	30kW	40.2hp	51	77	61
37K0G	37kW	49,6 CV	62	94	74
45K0G	45kW	60.3hp	75	114	90
55K0G	55kW	73,8 CV	91	138	109
75K0G	75kW	100.6hp	123	187	147
90K0G	90kW	120.7hp	147	223	176
110KG	110kW	147,5 CV	179	271	211
132KG	132kW	177.0hp	167	253	253
160KG	160kW	214,6 CV	201	306	303
185KG	185kW	248,1 CV	233	353	350
200KG	200kW	268.2hp	250	380	378
220KG	220kW	295.0hp	275	418	416
250KG	250kW	335,3 CV	312	474	467
280KG	280kW	375.5hp	350	531	522
315KG	315kW	422.4hp	393	597	588
355KG	355kW	476,1 CV	441	669	659
400KG	400kW	536.4hp	489	743	732
450KG	450kW	603.5hp	550	835	822

Nota: Comuníquese con nuestro personal de ventas para la selección de modelos de 500K y superiores.

Montaje y separación

Tipos de montaje: Instalación en una sola máquina

Montaje XICHI XFC500

XFC500-3P4-****G	Espacio libre de montaje (mm)
1K50G ~ 15K0G	A1 ≥ 150	B1 ≥ 10
18K5G ~ 160KG	A1 ≥ 150	B1 ≥ 30

Montaje XICHI XFC500

XFC500-3P4-****G	Espacio libre de montaje (mm)
185 kg ~ 450 kg	A1 ≥ 150	B1 ≥ 10	B2 ≥ 20	C1 ≥ 20

Tipos de montaje: instalación de lado a lado

Montaje XICHI XFC500

XFC500-3P4-****G	Espacio libre de montaje (mm)
1K50G ~ 15K0G	A1 ≥ 150	B1 ≥ 10	C1 ≥ 10
18K5G ~ 160KG	A1 ≥ 150	B1 ≥ 30	C1 ≥ 10

Tipos de montaje: instalación vertical hacia arriba y hacia abajo

Montaje XICHI XFC500

XFC500-3P4-****G	Espacio libre de montaje (mm)
1K50G ~ 15K0G	D1 ≥ 300
18K5G ~ 160KG	D1 ≥ 400

Planos de dimensiones

Dimensión del convertidor de frecuencia XICHI XFC500

Modelo	W	H	D	w	h	h1	d	t	Tornillos de fijación	Peso neto
XFC500-3P4-1K50G-BEN-20	110	228	177	75	219	200	172	1.5	M5	2,5 kg/5,5 libras
XFC500-3P4-2K20G-BEN-20
XFC500-3P4-4K00G-BEN-20

Dimensión del convertidor de frecuencia XICHI XFC500

Modelo	W	H	D	w	h	h1	d	t	Tornillos de fijación	Peso neto
XFC500-3P4-5K50G-BEN-20	140	268	185	100	259	240	180	1.5	M5	3,2 kg/7,1 libras
XFC500-3P4-7K50G-BEN-20
XFC500-3P4-11K0G-BEN-20	170	318	225	125	309	290	220			5 kg/11 libras
XFC500-3P4-15K0G-BEN-20
XFC500-3P4-18K5G-BEN-20	190	348	245	150	339	320	240			6 kg/13,2 libras
XFC500-3P4-22K0G-BEN-20

Dimensión del convertidor de frecuencia XICHI XFC500

Modelo	W	H	D	w	h	h1	d	t	Tornillos de fijación	Peso neto
XFC500-3P4-30K0G-BEN-20	260	500	260	200	478	450	255	1.5	M6	17 kg/37,5 libras
XFC500-3P4-37K0G-BEN-20
XFC500-3P4-45K0G-BEN-20	295	570	307	200	550	520	302	2	M8	22 kg/48,5 libras
XFC500-3P4-55K0G-BEN-20
XFC500-3P4-75K0G-BEN-20	350	661	350	250	634	611	345	2	M10	48 kg/105,8 libras
XFC500-3P4-90K0G-BEN-20
XFC500-3P4-110KG-BEN-20
XFC500-3P4-132KG-BEN-20	450	850	355	300	824	800	350	2	M10	91 kg/200,7 libras
XFC500-3P4-160KG-BEN-20

Dimensión del convertidor de frecuencia XICHI XFC500

Modelo	W	H	D	w	h	h1	h2	d	W1	Tornillos de fijación	Peso neto
XFC500-3P4-185KG-BEN-20	340	121	560	200	1150	1180	53	545	400	M12	210 kg/463,1 libras
XFC500-3P4-200KG-BEN-20
XFC500-3P4-220KG-BEN-20
XFC500-3P4-250KG-BEN-20
XFC500-3P4-280KG-BEN-20
XFC500-3P4-315KG-BEN-20	340	1445	560	200	1375	1410	56	545	400		245 kg/540,2 libras
XFC500-3P4-355KG-BEN-20
XFC500-3P4-400KG-BEN-20
XFC500-3P4-450KG-BEN-20

XFC500 Declaración de conformidad

Este convertidor de frecuencia se probó de acuerdo con IEC61800-5-1:2007 y se confirmó que cumple con la Directiva de bajo voltaje.

Este convertidor de frecuencia cumple con la Directiva de bajo voltaje y la Directiva EMC, y tiene la marca CE.

Este convertidor de frecuencia se ha probado de acuerdo con la norma europea EN61800-3:2004 para confirmar el cumplimiento de la Directiva EMC.

Los convertidores de frecuencia de la serie XFC500 cumplen con la directiva EMC europea y son adecuados para el segundo entorno.

Segundo entorno: El segundo entorno incluye instalaciones distintas de las conectadas directamente a la red de baja tensión que alimenta los edificios residenciales.

Este convertidor de frecuencia se probó de acuerdo con la Restricción de sustancias peligrosas 2011/65/EU y se confirmó que cumple con RoHS.
