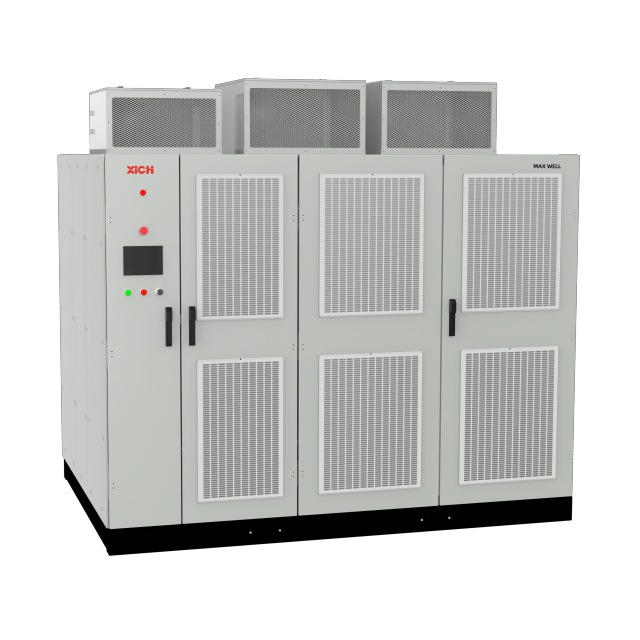

MAXWELL
XICHI
6kV / 10kV
Motor AC
185kW ~ 10000kW
Amplia gama.
1. Armónicos de corriente de entrada
Rectificación multipulso con tecnología de cambio de fase de transformador, 30 pulsos para sistemas de 6kv y 48 pulsos para sistemas de 10kv.
Cumple con el estándar IEEE519-2014.
Entrada sin filtro.
2. Factor de potencia de entrada
La tecnología de cambio de fase del transformador de entrada combinada con módulos en cascada proporciona el reactivo
potencia requerida por el motor con un factor de potencia de entrada de hasta 0,96.Después de que el motor ha pasado
a través del inversor de alto voltaje, no se requiere ningún equipo de compensación de energía reactiva.
3. Forma de onda de voltaje de salida
Tecnología de módulo en cascada, inversor de puente H, salida de módulo superpuesta para formar multinivel, salida de onda sinusoidal perfecta para garantizar que el motor funcione en mejores condiciones.Es adaptable a motor nuevo y antiguo.
4. Eficiencia general
Eficiencia de hasta el 97%, mejor diseño electromagnético para transformadores de cambio de fase para reducir las pérdidas, e IGBT utiliza una marca internacional de primer nivel.
5. Adaptabilidad de la red
Rango de fluctuación de voltaje de salida -15%-+15%, fluctuación de frecuencia -10%-+10%.Dentro del rango de fluctuación asegura la tensión nominal de salida mediante el control de armónicos de inyección de salida.Puede trabajar con la tensión mínima -45%.Cuando la red pierde energía momentáneamente, el convertidor de frecuencia de alto voltaje entrará en la función continua de pérdida de energía momentánea para mantener el motor en funcionamiento, y si la red se recupera antes de que se agote el almacenamiento de energía del sistema, el sistema seguir trabajando
6. Protección contra rayos
La entrada de red, la salida, la entrada de alimentación de control y las señales de comunicación están protegidas contra rayos.
7. Diseño modular
El sistema de control, el sistema eléctrico, el módulo de potencia, el sistema de ventilación y la unidad de detección adoptan un diseño modular, siendo altamente confiables, fáciles de mantener y de operar.
8. Diseño todo en uno
10KV 1-2MW, un diseño para el tamaño de la estructura en la sección de potencia, 10KV 1-2,25MW, 10KV 200KW-1 MW y 6KV 185KW-0,8MW.Pequeño en tamaño y ahorro de espacio.
9. Función de arranque suave de bajo voltaje
El transformador de cambio de fase se conecta a la red en el lado de alto voltaje después de que el transformador haya emitido un voltaje normal por medio de un arranque suave de bajo voltaje.El arranque suave garantiza que el transformador de cambio de fase se conecte a la red sin corriente de entrada.
10. Poder de control
La fuente de alimentación del sistema de control adopta un diseño modular y una fuente de alimentación dual redundante, una de baja tensión y otra de alta tensión.El chip de memoria central dentro del sistema de control está alimentado por un supercondensador para garantizar el funcionamiento del almacenamiento de datos cuando el sistema está apagado.
11. Múltiples opciones de control de motores
Dependiendo de las aplicaciones del motor, el control VF, el control vectorial y el control directo de par (DTC) están disponibles para adaptarse a varias cargas del motor.
12. Protección contra fallas
Protección contra sobrecorriente del motor, protección contra sobrecarga de salida, protección contra sobretensión y sobrecorriente de entrada, protección contra sobrecalentamiento del transformador de cambio de fase, protección contra fallas de comunicación, potencia unidad falla, producción corto protección del circuito, IGBT sobrecorriente protección, operación puerta abierta protección, etc.
13. Interfaces de usuario enriquecidas
Dispone de interfaces para RS485, entrada analógica, salida analógica, entrada digital, salida digital, entrada de codificador, control de potencia,
salida de potencia, control y detección de disyuntores de alto voltaje, parada de emergencia, etc. para cumplir con una amplia gama de aplicaciones.
14. Diseño del módulo de potencia
Diseño de conducto independiente, adaptable a diversas aplicaciones industriales.Señales de control de fibra óptica sin interferencias.El control del módulo adopta el control digital DSP.
15. Sistema de control maestro
La arquitectura DSP+FPGA se utiliza para completar algoritmos de motor, control lógico, manejo de fallas, regulación SVPWM, comunicación, procesamiento de señales y otras funciones para realizar el control del motor con precisión, rapidez y confiabilidad.
16. Tecnología de conmutación sin interferencias
El convertidor de frecuencia de alto voltaje puede lograr un arranque suave del motor síncrono o asíncrono, con el arranque del motor desde 0HZ y funcionando gradualmente hasta la frecuencia de la red de 50HZ.Luego, el motor cambia del estado de conversión de frecuencia a la red de frecuencia industrial, con un proceso de conmutación suave y sin impacto de corriente en el motor para garantizar el funcionamiento seguro del motor.
17. Fácil mantenimiento
Con un diseño modular, cada parte es un módulo separado y solo necesita manejar el módulo correspondiente durante el mantenimiento, lo que permite reemplazar o limpiar la pantalla contra el polvo de la ventilación durante el funcionamiento normal.
18. Muy adaptable al entorno
Clase de protección IP30;clase de contaminación II.Cumple con el arranque a -15 ℃ y puede funcionar a una temperatura máxima de 55 ℃;
Temperatura de almacenamiento y transporte -40 ℃ a +70 ℃;
La máquina completa pasa la prueba de transporte por carretera Clase III;
El módulo de potencia, el sistema de control, la unidad de detección, el sistema eléctrico y otros módulos pasan la prueba de caída de 0,6 m y la prueba de vibración.
1. Armónicos de corriente de entrada
Rectificación multipulso con tecnología de cambio de fase de transformador, 30 pulsos para sistemas de 6kv y 48 pulsos para sistemas de 10kv.
Cumple con el estándar IEEE519-2014.
Entrada sin filtro.
2. Factor de potencia de entrada
La tecnología de cambio de fase del transformador de entrada combinada con módulos en cascada proporciona el reactivo
potencia requerida por el motor con un factor de potencia de entrada de hasta 0,96.Después de que el motor ha pasado
a través del inversor de alto voltaje, no se requiere ningún equipo de compensación de energía reactiva.
3. Forma de onda de voltaje de salida
Tecnología de módulo en cascada, inversor de puente H, salida de módulo superpuesta para formar multinivel, salida de onda sinusoidal perfecta para garantizar que el motor funcione en mejores condiciones.Es adaptable a motor nuevo y antiguo.
4. Eficiencia general
Eficiencia de hasta el 97%, mejor diseño electromagnético para transformadores de cambio de fase para reducir las pérdidas, e IGBT utiliza una marca internacional de primer nivel.
5. Adaptabilidad de la red
Rango de fluctuación de voltaje de salida -15%-+15%, fluctuación de frecuencia -10%-+10%.Dentro del rango de fluctuación asegura la tensión nominal de salida mediante el control de armónicos de inyección de salida.Puede trabajar con la tensión mínima -45%.Cuando la red pierde energía momentáneamente, el convertidor de frecuencia de alto voltaje entrará en la función continua de pérdida de energía momentánea para mantener el motor en funcionamiento, y si la red se recupera antes de que se agote el almacenamiento de energía del sistema, el sistema seguir trabajando
6. Protección contra rayos
La entrada de red, la salida, la entrada de alimentación de control y las señales de comunicación están protegidas contra rayos.
7. Diseño modular
El sistema de control, el sistema eléctrico, el módulo de potencia, el sistema de ventilación y la unidad de detección adoptan un diseño modular, siendo altamente confiables, fáciles de mantener y de operar.
8. Diseño todo en uno
10KV 1-2MW, un diseño para el tamaño de la estructura en la sección de potencia, 10KV 1-2,25MW, 10KV 200KW-1 MW y 6KV 185KW-0,8MW.Pequeño en tamaño y ahorro de espacio.
9. Función de arranque suave de bajo voltaje
El transformador de cambio de fase se conecta a la red en el lado de alto voltaje después de que el transformador haya emitido un voltaje normal por medio de un arranque suave de bajo voltaje.El arranque suave garantiza que el transformador de cambio de fase se conecte a la red sin corriente de entrada.
10. Poder de control
La fuente de alimentación del sistema de control adopta un diseño modular y una fuente de alimentación dual redundante, una de baja tensión y otra de alta tensión.El chip de memoria central dentro del sistema de control está alimentado por un supercondensador para garantizar el funcionamiento del almacenamiento de datos cuando el sistema está apagado.
11. Múltiples opciones de control de motores
Dependiendo de las aplicaciones del motor, el control VF, el control vectorial y el control directo de par (DTC) están disponibles para adaptarse a varias cargas del motor.
12. Protección contra fallas
Protección contra sobrecorriente del motor, protección contra sobrecarga de salida, protección contra sobretensión y sobrecorriente de entrada, protección contra sobrecalentamiento del transformador de cambio de fase, protección contra fallas de comunicación, potencia unidad falla, producción corto protección del circuito, IGBT sobrecorriente protección, operación puerta abierta protección, etc.
13. Interfaces de usuario enriquecidas
Dispone de interfaces para RS485, entrada analógica, salida analógica, entrada digital, salida digital, entrada de codificador, control de potencia,
salida de potencia, control y detección de disyuntores de alto voltaje, parada de emergencia, etc. para cumplir con una amplia gama de aplicaciones.
14. Diseño del módulo de potencia
Diseño de conducto independiente, adaptable a diversas aplicaciones industriales.Señales de control de fibra óptica sin interferencias.El control del módulo adopta el control digital DSP.
15. Sistema de control maestro
La arquitectura DSP+FPGA se utiliza para completar algoritmos de motor, control lógico, manejo de fallas, regulación SVPWM, comunicación, procesamiento de señales y otras funciones para realizar el control del motor con precisión, rapidez y confiabilidad.
16. Tecnología de conmutación sin interferencias
El convertidor de frecuencia de alto voltaje puede lograr un arranque suave del motor síncrono o asíncrono, con el arranque del motor desde 0HZ y funcionando gradualmente hasta la frecuencia de la red de 50HZ.Luego, el motor cambia del estado de conversión de frecuencia a la red de frecuencia industrial, con un proceso de conmutación suave y sin impacto de corriente en el motor para garantizar el funcionamiento seguro del motor.
17. Fácil mantenimiento
Con un diseño modular, cada parte es un módulo separado y solo necesita manejar el módulo correspondiente durante el mantenimiento, lo que permite reemplazar o limpiar la pantalla contra el polvo de la ventilación durante el funcionamiento normal.
18. Muy adaptable al entorno
Clase de protección IP30;clase de contaminación II.Cumple con el arranque a -15 ℃ y puede funcionar a una temperatura máxima de 55 ℃;
Temperatura de almacenamiento y transporte -40 ℃ a +70 ℃;
La máquina completa pasa la prueba de transporte por carretera Clase III;
El módulo de potencia, el sistema de control, la unidad de detección, el sistema eléctrico y otros módulos pasan la prueba de caída de 0,6 m y la prueba de vibración.
Entrada de alimentación | |
Voltaje de entrada | Clase de voltaje 6KV o 10KV, la potencia nominal de salida se emite cuando el rango de fluctuación de voltaje está dentro de -10%~+10%. La potencia de salida se reduce entre -45%~-10%. |
Frecuencia de entrada | 50Hz, rango de fluctuación de frecuencia -10%~+10% |
Armónico de corriente de entrada | THDI≤4%, cumple con el estándar internacional IEEE 519-2014 y el estándar nacional GB/T 14549-93 estándar de calidad de energía |
factor de potencia de entrada | Hasta 0,96 |
Salida de potencia | |
Rango de voltaje de salida | 0~6KV o 0~10KV |
Frecuencia de salida | 0-120Hz |
Eficiencia del sistema | Hasta 97% |
Sobrecarga de salida | Trabaje durante mucho tiempo con la carga inferior al 105%, y la protección de tiempo inverso permite dentro del 110% ~ 160%. |
Armónico de corriente de salida | THDI≤4%, cumple con el estándar internacional IEEE 519-2014 y el estándar nacional GB/T 14549-93 estándar de calidad de energía |
Modo de control | |
Modo de control | V/F, control VC sin sensor de velocidad, control VC con sensor de velocidad |
Tiempo de aceleración/desaceleración | 0.1-3600S |
Resolución de frecuencia | |
Precisión de frecuencia | Ajuste digital ±0,01 % máx.frecuencia, ajuste analógico ±0,2 % x ajuste máx.frecuencia |
resolución de velocidad | Ajuste digital 0,01 Hz, ajuste analógico 0,1 x frecuencia máxima establecida |
Precisión de velocidad | ±0.5% |
Fluctuación de velocidad | ±0.3% |
Par de arranque | Más grande que 120% |
Frenado de excitación | Tiempo de frenado 1-600S, frecuencia de inicio 0-30Hz, corriente de frenado 0-150% de la corriente nominal |
frenado CC | Tiempo de frenado 0-600S, frecuencia de inicio 0-50Hz, corriente de frenado 0-100% de la corriente nominal Más grande que 120% |
Regulación automática de voltaje | Cuando el voltaje de entrada varía entre -10% y +10%, el voltaje de salida se puede mantener constante automáticamente y la tensión nominal de salida fluctúa en no más de ±3%. |
Parámetros de la máquina | |
método de enfriamiento | Aire acondicionado |
clase de protección | IP30 |
Clase de aislamiento para transformadores desfasadores | Clase H (180 ℃) |
Modo de operación local | Pantalla táctil |
Fuente de alimentación auxiliar | ≥20 kVA |
Adaptabilidad ambiental | |
Ambiente operativo temperatura | 0~+40℃ Puede comenzar directamente a -15 °C y la capacidad se reduce para su uso a 40 °C a 55 ° |
Temperatura ambiente de almacenamiento | -40℃~+70℃ |
Temperatura ambiente de transporte | -40℃~+70℃ |
Humedad relativa | 5%-95%HR sin condensación |
Altitud | menos de 2000m |
Sitio de instalación | Interior |
Nivel de contaminación | Se permite el nivel de contaminación 3 y contaminantes conductivos ocasionales |
Interfaz de usuario | |
Entrada analógica | 3 |
Salida analógica | 2 |
Interface de comunicación | 2 |
Control de disyuntores de alta tensión | 1 |
Interfaz de placa de código | 1 |
Salida de contacto seco tipo relé | 6 |
Salida de contacto seco transistorizado | 4 |
Entrada de terminal multifuncional | 8 |
Interfaz de fuente de alimentación | 380 V CA |
Entrada de alimentación | |
Voltaje de entrada | Clase de voltaje 6KV o 10KV, la potencia nominal de salida se emite cuando el rango de fluctuación de voltaje está dentro de -10%~+10%. La potencia de salida se reduce entre -45%~-10%. |
Frecuencia de entrada | 50Hz, rango de fluctuación de frecuencia -10%~+10% |
Armónico de corriente de entrada | THDI≤4%, cumple con el estándar internacional IEEE 519-2014 y el estándar nacional GB/T 14549-93 estándar de calidad de energía |
factor de potencia de entrada | Hasta 0,96 |
Salida de potencia | |
Rango de voltaje de salida | 0~6KV o 0~10KV |
Frecuencia de salida | 0-120Hz |
Eficiencia del sistema | Hasta 97% |
Sobrecarga de salida | Trabaje durante mucho tiempo con la carga inferior al 105%, y la protección de tiempo inverso permite dentro del 110% ~ 160%. |
Armónico de corriente de salida | THDI≤4%, cumple con el estándar internacional IEEE 519-2014 y el estándar nacional GB/T 14549-93 estándar de calidad de energía |
Modo de control | |
Modo de control | V/F, control VC sin sensor de velocidad, control VC con sensor de velocidad |
Tiempo de aceleración/desaceleración | 0.1-3600S |
Resolución de frecuencia | |
Precisión de frecuencia | Ajuste digital ±0,01 % máx.frecuencia, ajuste analógico ±0,2 % x ajuste máx.frecuencia |
resolución de velocidad | Ajuste digital 0,01 Hz, ajuste analógico 0,1 x frecuencia máxima establecida |
Precisión de velocidad | ±0.5% |
Fluctuación de velocidad | ±0.3% |
Par de arranque | Más grande que 120% |
Frenado de excitación | Tiempo de frenado 1-600S, frecuencia de inicio 0-30Hz, corriente de frenado 0-150% de la corriente nominal |
frenado CC | Tiempo de frenado 0-600S, frecuencia de inicio 0-50Hz, corriente de frenado 0-100% de la corriente nominal Más grande que 120% |
Regulación automática de voltaje | Cuando el voltaje de entrada varía entre -10% y +10%, el voltaje de salida se puede mantener constante automáticamente y la tensión nominal de salida fluctúa en no más de ±3%. |
Parámetros de la máquina | |
método de enfriamiento | Aire acondicionado |
clase de protección | IP30 |
Clase de aislamiento para transformadores desfasadores | Clase H (180 ℃) |
Modo de operación local | Pantalla táctil |
Fuente de alimentación auxiliar | ≥20 kVA |
Adaptabilidad ambiental | |
Ambiente operativo temperatura | 0~+40℃ Puede comenzar directamente a -15 °C y la capacidad se reduce para su uso a 40 °C a 55 ° |
Temperatura ambiente de almacenamiento | -40℃~+70℃ |
Temperatura ambiente de transporte | -40℃~+70℃ |
Humedad relativa | 5%-95%HR sin condensación |
Altitud | menos de 2000m |
Sitio de instalación | Interior |
Nivel de contaminación | Se permite el nivel de contaminación 3 y contaminantes conductivos ocasionales |
Interfaz de usuario | |
Entrada analógica | 3 |
Salida analógica | 2 |
Interface de comunicación | 2 |
Control de disyuntores de alta tensión | 1 |
Interfaz de placa de código | 1 |
Salida de contacto seco tipo relé | 6 |
Salida de contacto seco transistorizado | 4 |
Entrada de terminal multifuncional | 8 |
Interfaz de fuente de alimentación | 380 V CA |
MaxWell 6kV serie | ||||
Modelos | Fuerza de motor (kW) | Corriente nominal de salida (A) | Peso (kg) | Dimensions (mm) |
MaxWell-H0185-06 | 185 | 23 | 2030 | 1850*1770*2350 |
MaxWell-H0200-06 | 200 | 25 | 2049 | |
MaxWell-H0220-06 | 220 | 27 | 2073 | |
MaxWell-H0250-06 | 250 | 31 | 2109 | |
MaxWell-H0280-06 | 280 | 34 | 2145 | |
MaxWell-H0315-06 | 315 | 38 | 2187 | |
MaxWell-H0355-06 | 355 | 43 | 2236 | |
MaxWell-H0400-06 | 400 | 48 | 2363 | |
MaxWell-H0450-06 | 450 | 54 | 2385 | |
MaxWell-H0500-06 | 500 | 60 | 2410 | |
MaxWell-H0560-06 | 560 | 67 | 2479 | |
MaxWell-H0630-06 | 630 | 75 | 2609 | |
MaxWell-H0710-06 | 710 | 85 | 2664 | |
MaxWell-H0800-06 | 800 | 94 | 2773 | |
MaxWell-H0900-06 | 900 | 106 | 2894 | |
MaxWell-H1000-06 | 1000 | 117 | 3060 | |
MaxWell-H1120-06 | 1120 | 131 | 3268 | |
MaxWell-H1250-06 | 1250 | 144 | 3502 | |
MaxWell-H1400-06 | 1400 | 161 | 3577 |
Serie MaxWell 10kV | ||||
Modelos | Fuerza de motor (kW) | Corriente nominal de salida (A) | Peso (kg) | Dimensions (mm) |
MaxWell-H0220-10 | 220 | 17 | 2163 | 1850*1770*2350 |
MaxWell-H0250-10 | 250 | 19 | 2202 | |
MaxWell-H0280-10 | 280 | 21 | 2241 | |
MaxWell-H0315-10 | 315 | 24 | 2286 | |
MaxWell-H0355-10 | 355 | 26 | 2338 | |
MaxWell-H0400-10 | 400 | 29 | 2475 | |
MaxWell-H0450-10 | 450 | 33 | 2505 | |
MaxWell-H0500-10 | 500 | 36 | 2526 | |
MaxWell-H0560-10 | 560 | 40 | 2600 | |
MaxWell-H0630-10 | 630 | 45 | 2740 | |
MaxWell-H0710-10 | 710 | 51 | 2799 | |
MaxWell-H0800-10 | 800 | 56 | 2916 | |
MaxWell-H0900-10 | 900 | 63 | 3046 | |
MaxWell-H1000-10 | 1000 | 70 | 3225 | |
MaxWell-H1120-10 | 1120 | 79 | 3848 | |
MaxWell-H1250-10 | 1250 | 87 | 4100 | 2625*1895*2470 |
MaxWell-H1400-10 | 1400 | 97 | 4180 | |
MaxWell-H1600-10 | 1600 | 110 | 4610 | |
MaxWell-H1800-10 | 1800 | 124 | 4990 | |
MaxWell-H2000-10 | 2000 | 138 | 5180 | |
MaxWell-H2250-10 | 2250 | 154 | 5573 |
MaxWell 6kV serie | ||||
Modelos | Fuerza de motor (kW) | Corriente nominal de salida (A) | Peso (kg) | Dimensions (mm) |
MaxWell-H0185-06 | 185 | 23 | 2030 | 1850*1770*2350 |
MaxWell-H0200-06 | 200 | 25 | 2049 | |
MaxWell-H0220-06 | 220 | 27 | 2073 | |
MaxWell-H0250-06 | 250 | 31 | 2109 | |
MaxWell-H0280-06 | 280 | 34 | 2145 | |
MaxWell-H0315-06 | 315 | 38 | 2187 | |
MaxWell-H0355-06 | 355 | 43 | 2236 | |
MaxWell-H0400-06 | 400 | 48 | 2363 | |
MaxWell-H0450-06 | 450 | 54 | 2385 | |
MaxWell-H0500-06 | 500 | 60 | 2410 | |
MaxWell-H0560-06 | 560 | 67 | 2479 | |
MaxWell-H0630-06 | 630 | 75 | 2609 | |
MaxWell-H0710-06 | 710 | 85 | 2664 | |
MaxWell-H0800-06 | 800 | 94 | 2773 | |
MaxWell-H0900-06 | 900 | 106 | 2894 | |
MaxWell-H1000-06 | 1000 | 117 | 3060 | |
MaxWell-H1120-06 | 1120 | 131 | 3268 | |
MaxWell-H1250-06 | 1250 | 144 | 3502 | |
MaxWell-H1400-06 | 1400 | 161 | 3577 |
Serie MaxWell 10kV | ||||
Modelos | Fuerza de motor (kW) | Corriente nominal de salida (A) | Peso (kg) | Dimensions (mm) |
MaxWell-H0220-10 | 220 | 17 | 2163 | 1850*1770*2350 |
MaxWell-H0250-10 | 250 | 19 | 2202 | |
MaxWell-H0280-10 | 280 | 21 | 2241 | |
MaxWell-H0315-10 | 315 | 24 | 2286 | |
MaxWell-H0355-10 | 355 | 26 | 2338 | |
MaxWell-H0400-10 | 400 | 29 | 2475 | |
MaxWell-H0450-10 | 450 | 33 | 2505 | |
MaxWell-H0500-10 | 500 | 36 | 2526 | |
MaxWell-H0560-10 | 560 | 40 | 2600 | |
MaxWell-H0630-10 | 630 | 45 | 2740 | |
MaxWell-H0710-10 | 710 | 51 | 2799 | |
MaxWell-H0800-10 | 800 | 56 | 2916 | |
MaxWell-H0900-10 | 900 | 63 | 3046 | |
MaxWell-H1000-10 | 1000 | 70 | 3225 | |
MaxWell-H1120-10 | 1120 | 79 | 3848 | |
MaxWell-H1250-10 | 1250 | 87 | 4100 | 2625*1895*2470 |
MaxWell-H1400-10 | 1400 | 97 | 4180 | |
MaxWell-H1600-10 | 1600 | 110 | 4610 | |
MaxWell-H1800-10 | 1800 | 124 | 4990 | |
MaxWell-H2000-10 | 2000 | 138 | 5180 | |
MaxWell-H2250-10 | 2250 | 154 | 5573 |
Ubicación del proyecto: Un parque industrial de equipos Principales fuentes de armónicos: Una gran cantidad de cargas, como variadores de frecuencia, equipos de calefacción y máquinas de soldar, generarán una gran cantidad de armónicos durante el funcionamiento. Imagen: Prueba de armónicos ¿Por qué es necesario controlar los armónicos?
El arrancador suave CMC-MX es adecuado para arrancar y proteger motores asíncronos de CA de jaula de ardilla en general.Potencia de motor adaptada desde 7,5kW hasta 280kW.Puede arrancar/detener el motor suavemente sin pasos, evitar choques mecánicos y eléctricos causados por métodos tradicionales como arranque directo, arranque estrella/triángulo, arranque reductor de acoplamiento automático, etc.
Los filtros activos XiChi XPQ se utilizan para la reducción de armónicos en Haier IOT Center.El filtro de armónicos de potencia activa (APF/AHF) suprime en gran medida la corriente de armónicos en el lado de la carga, y el efecto general de filtrado de armónicos es evidente.
En el proceso de arranque del motor, el arrancador suave cambia gradualmente el ángulo de conducción del tiristor, de modo que la corriente de arranque del motor aumenta suavemente desde cero hasta el valor máximo.Todo el proceso funciona sin problemas, la confiabilidad de la fuente de alimentación del motor es alta, el par de impacto en la carga mecánica se reduce, el impacto en el motor en sí es pequeño y la vida útil del motor y todo el equipo se prolonga.
La tecnología de control de armónicos de los equipos de filtro activo es uno de los medios efectivos para mejorar la calidad del suministro eléctrico.Tras la popularización y aplicación de APF en el sistema de alimentación de edificios hospitalarios, los armónicos generados pueden controlarse dentro del rango mínimo.Realizar un uso científico y racional de la electricidad, restringir la contaminación de la red, mejorar la calidad de la energía, garantizar la seguridad de los equipos médicos y brindar enormes beneficios económicos y sociales a los usuarios.
El uso de un dispositivo de arranque suave de motor de alto voltaje puede mejorar efectivamente la vida útil de la bomba y la confiabilidad de la fuente de alimentación.La serie de productos CMV es ampliamente utilizada en energía eléctrica, materiales de construcción, industria química, acero metalúrgico, fabricación de papel y otras industrias con voltaje nominal de 3000-10000V.Se puede usar bien con varios equipos electromecánicos como bombas de agua, ventiladores, compresores, pulverizadores, mezcladores, cintas transportadoras, etc. Es un equipo ideal de arranque y protección de motores de alto voltaje.
El VFD ha logrado un notable efecto de ahorro de energía cuando se usa en el control de accionamiento de ventiladores y bombas.Es un método de control de velocidad ideal.No solo mejora la eficiencia del equipo, sino que también cumple con los requisitos del proceso de producción y reduce en gran medida los costos de mantenimiento y reparación del equipo, y también reduce el período de apagado.
Usando VFD para la regulación de velocidad, es conveniente realizar la regulación de velocidad de múltiples etapas de los cabrestantes mineros y mejorar la estabilidad y seguridad del sistema.Reduce las fallas de operación y el tiempo de inactividad, ahorra mano de obra y recursos materiales, mejora la capacidad de transporte de carbón y también tiene considerables beneficios económicos indirectos.
El sistema de regulación de velocidad de frecuencia variable de alto voltaje de la serie CFV9000A, con DSP de alta velocidad como núcleo de control, adopta tecnología de control de vector de voltaje espacial y tecnología multinivel de serie celular, con alta confiabilidad, fácil operación y alto rendimiento como objetivos de diseño, para satisfacer las necesidades de los usuarios para varios ajustes de carga.
APF no solo puede compensar varios armónicos, sino que también suprime el parpadeo y compensa la potencia reactiva;las características de filtrado no se ven afectadas por la impedancia del sistema, etc., lo que puede eliminar el riesgo de resonancia con la impedancia del sistema;tiene una función adaptativa, que puede rastrear y compensar automáticamente los armónicos cambiantes, es decir, tiene las características de alta capacidad de control y respuesta rápida.
El variador de frecuencia XFC500 se utiliza en atracciones para realizar funciones como regulación de velocidad, ahorro de energía y protección de equipos mecánicos.Con tamaño pequeño, peso ligero, par grande, alta precisión, función fuerte, alta confiabilidad, operación simple, fácil comunicación y otras funciones.
El arrancador suave integra arranque suave del motor, parada suave y protección multifunción.En la industria de la calefacción, los arrancadores suaves se pueden usar en varias aplicaciones de motores asíncronos de jaula de ardilla que no requieren regulación de velocidad, especialmente adecuados para varias cargas de bombas o cargas de ventiladores que requieren arranque y parada suaves.
Aplicación del arrancador suave CMV HV en bomba de pistón en la industria petroquímica.
Resumen del proyecto: La casa de bombas de agua de 1850 de Yaojie Coal and Electricity Group usó un disyuntor de aceite para controlar la electricidad de alto voltaje, y el reactor se usó para arrancar, con una gran corriente de arranque y poca función de protección.
ResumenModelo de producto: CMV-800-10Tipo de carga: TrituradoraFoto
Información del proyecto Tipo de carga: ventilador de tiro inducido Voltaje nominal: 10 KV Corriente nominal del motor: 54 A Número de polos del motor: 6 polos Modelo de arranque suave de alto voltaje: CMV-900-10 Configuración de parámetros en el sitio: Voltaje de arranque: 65 % Múltiplo de límite de corriente: 4 veces Tiempo de arranque: 20 Información del proyecto Carga tipo: ventilador de tiro inducido Voltaje nominal
Inversor de frecuencia aplicado a ventajas de horno de temperamento de vidrio: baja frecuencia y operación estable durante el espera, ahorrando energía; La corriente inicial es pequeña, el impacto en la red eléctrica y la maquinaria es pequeña y la vida útil del equipo se prolonga; Inicio rápido, acorta el proceso de producción y mejora la eficiencia de producción; Controle la frecuencia requerida para una respuesta rápida y control para cumplir con los requisitos del proceso de producción.
La aplicación de inversores de frecuencia a extrusores de plástico tiene las ventajas de reducir el consumo de energía de producción, mejorar la productividad y la calidad del producto, y reducir el impacto en la red eléctrica durante el inicio. El extrusor principal está compuesto por el sistema de extrusión, el sistema de transmisión y el sistema de calefacción y enfriamiento. La parte de transmisión generalmente consiste en un motor, una caja de reducción y un rodamiento.
