Estado de Disponibilidad: | |
---|---|

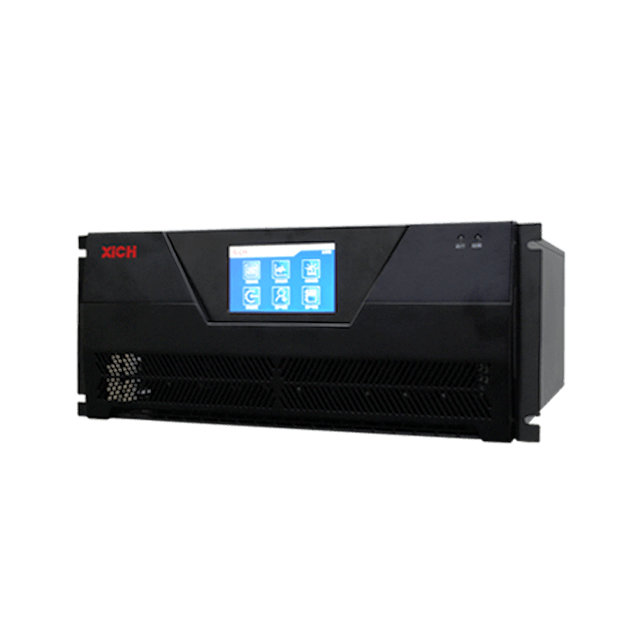

XPQ
XiCHi
Función de compensación
Puede realizar cualquier combinación de control armónico, compensación de potencia reactiva y ajuste de corriente desequilibrado trifásico, y puede establecer la prioridad de cada función de acuerdo con el entorno de carga y la demanda para realizar la compensación de problemas de calidad de potencia típicos.
Amplio rango de filtrado y respuesta rápida
2 ~ 50 armónicos pueden compensarse al mismo tiempo, o se puede seleccionar un armónico específico para la compensación, y la tasa de distorsión de corriente total después de la compensación es inferior al 5%.
Utilizando el control digital completo, el algoritmo de detección de corriente armónica se basa en el algoritmo TTA de la transformación del dominio del tiempo, que separa rápidamente el valor instantáneo de cada corriente armónica, mejora en gran medida el tiempo de respuesta de compensación y realmente logra una respuesta completa de 10 ms.
Componentes centrales
Módulo IGBT importado de Alemania, topología de tres niveles.
El chip de control American TIDSP y el chip FPGA de la serie Cyclone III de LTera constituyen un poderoso sistema de control de tres núcleos.
El chip de conversión de datos de A/D de alta velocidad de doble velocidad de American TI de American TI hace que el muestreo de señal sea más confiable.
Diseño de estructura de disipación de calor en capas
El diseño de la estructura de la disipación de calor en capas hace que el conducto de aire sea independiente, el rendimiento de la disipación de calor es mejor y la interferencia del polvo y otros contaminantes en el sistema de control se aislan efectivamente.
Diseño de desmontaje independiente de los fanáticos
El ventilador se puede desmontar de forma independiente, y el reemplazo es fácil y conveniente, lo que mejora la confiabilidad de la disipación de calor.
Diseño modular
Se puede instalar una variedad de módulos de capacidad en cualquier combinación para mejorar la confiabilidad y mantenimiento de toda la máquina.
Diseño de interfaz humanizado
Utilizando una pantalla táctil LCD de 5 pulgadas de alta resolución, puede monitorear varios datos operativos del producto en tiempo real y cambiar los parámetros de control en línea. La operación es simple y puede controlarse de forma remota a través de la aplicación móvil. El diseño de la interfaz de pantalla es novedoso y hermoso.
Función de compensación
Puede realizar cualquier combinación de control armónico, compensación de potencia reactiva y ajuste de corriente desequilibrado trifásico, y puede establecer la prioridad de cada función de acuerdo con el entorno de carga y la demanda para realizar la compensación de problemas de calidad de potencia típicos.
Amplio rango de filtrado y respuesta rápida
2 ~ 50 armónicos pueden compensarse al mismo tiempo, o se puede seleccionar un armónico específico para la compensación, y la tasa de distorsión de corriente total después de la compensación es inferior al 5%.
Utilizando el control digital completo, el algoritmo de detección de corriente armónica se basa en el algoritmo TTA de la transformación del dominio del tiempo, que separa rápidamente el valor instantáneo de cada corriente armónica, mejora en gran medida el tiempo de respuesta de compensación y realmente logra una respuesta completa de 10 ms.
Componentes centrales
Módulo IGBT importado de Alemania, topología de tres niveles.
El chip de control American TIDSP y el chip FPGA de la serie Cyclone III de LTera constituyen un poderoso sistema de control de tres núcleos.
El chip de conversión de datos de A/D de alta velocidad de doble velocidad de American TI de American TI hace que el muestreo de señal sea más confiable.
Diseño de estructura de disipación de calor en capas
El diseño de la estructura de la disipación de calor en capas hace que el conducto de aire sea independiente, el rendimiento de la disipación de calor es mejor y la interferencia del polvo y otros contaminantes en el sistema de control se aislan efectivamente.
Diseño de desmontaje independiente de los fanáticos
El ventilador se puede desmontar de forma independiente, y el reemplazo es fácil y conveniente, lo que mejora la confiabilidad de la disipación de calor.
Diseño modular
Se puede instalar una variedad de módulos de capacidad en cualquier combinación para mejorar la confiabilidad y mantenimiento de toda la máquina.
Diseño de interfaz humanizado
Utilizando una pantalla táctil LCD de 5 pulgadas de alta resolución, puede monitorear varios datos operativos del producto en tiempo real y cambiar los parámetros de control en línea. La operación es simple y puede controlarse de forma remota a través de la aplicación móvil. El diseño de la interfaz de pantalla es novedoso y hermoso.
Producción en serie | XPQ | ||||
Clase de voltaje (KV) | 0.4 | ||||
Capacidad de filtro de una sola unidad (a) | 30 | 50 | 75 | 100 | 150 |
Fase/alambre | Sistema trifásico de cuatro hilos | ||||
Frecuencia de trabajo | 50 (1 ± 2%) Hz | ||||
Número de ola armónica filtrante | 2 ~ 50 veces (se pueden eliminar todas las frecuencias armónicas seleccionadas) | ||||
Capacidad de filtrado de línea neutral | Tres veces de corriente de fase rms rms | ||||
Capacidad de filtrado | ≧ 97% | ||||
Demanda de CT | Tres transformadores de corriente con precisión por encima de 0.5 de grado y corriente secundaria 5A | ||||
Método de compensación | Compensación armónica, reactiva o simultánea | ||||
Tiempo de respuesta instantáneo | 40US | ||||
Tiempo de respuesta completo | 10 ms | ||||
Frecuencia de interruptor IGBT | 20 kHz | ||||
Capacidad de extensión del módulo | Se pueden extender hasta 10 módulos funcionales | ||||
Función de protección | Sobrecorriente, sobretensión, subtensión, sobrecalentamiento, sobretensión, subtensión, cortocircuito, falla del ventilador, falla de potencia y protección de limitación de corriente, etc. | ||||
Información de visualización de interfaz | 1 、 Corriente de voltaje, factor de potencia, THD y otros parámetros de cada fase 2 、 cuadrícula, forma de onda de corriente de carga, forma de onda de voltaje trifásico 3 、 Pantalla de temperatura IGBT trifásica 4 、 Configuración del modo de operación, configuración de parámetros | ||||
Protección de sobrecarga | Establecer la capacidad de limitación de corriente con los parámetros | ||||
Comunicación | Rs485 y rs232 | ||||
método de enfriamiento | Aire acondicionado | ||||
clase de protección | IP 20, se puede personalizar la clase de protección superior | ||||
Color | Matte Black, otros colores están disponibles a pedido | ||||
Condiciones de instalación | Temperatura: -10 ° C ~+45 ° C Humedad: máx 95% HR (sin condensación) | ||||
Altidude | Se recomienda que la altitud de la instalación no exceda los 1000 metros, y se puede descartar para su uso a mayor altitud. | ||||
Tamaño | Gabinete completo: 800*800*2200 (W*L*H) | ||||
Rango de aplicación | Es adecuado para el sistema de cuadrícula con líneas neutrales. Puede filtrar la línea de fase y los armónicos de la línea neutral al mismo tiempo y compensar la potencia reactiva. |
Producción en serie | XPQ | ||||
Clase de voltaje (KV) | 0.4 | ||||
Capacidad de filtro de una sola unidad (a) | 30 | 50 | 75 | 100 | 150 |
Fase/alambre | Sistema trifásico de cuatro hilos | ||||
Frecuencia de trabajo | 50 (1 ± 2%) Hz | ||||
Número de ola armónica filtrante | 2 ~ 50 veces (se pueden eliminar todas las frecuencias armónicas seleccionadas) | ||||
Capacidad de filtrado de línea neutral | Tres veces de corriente de fase rms rms | ||||
Capacidad de filtrado | ≧ 97% | ||||
Demanda de CT | Tres transformadores de corriente con precisión por encima de 0.5 de grado y corriente secundaria 5A | ||||
Método de compensación | Compensación armónica, reactiva o simultánea | ||||
Tiempo de respuesta instantáneo | 40US | ||||
Tiempo de respuesta completo | 10 ms | ||||
Frecuencia de interruptor IGBT | 20 kHz | ||||
Capacidad de extensión del módulo | Se pueden extender hasta 10 módulos funcionales | ||||
Función de protección | Sobrecorriente, sobretensión, subtensión, sobrecalentamiento, sobretensión, subtensión, cortocircuito, falla del ventilador, falla de potencia y protección de limitación de corriente, etc. | ||||
Información de visualización de interfaz | 1 、 Corriente de voltaje, factor de potencia, THD y otros parámetros de cada fase 2 、 cuadrícula, forma de onda de corriente de carga, forma de onda de voltaje trifásico 3 、 Pantalla de temperatura IGBT trifásica 4 、 Configuración del modo de operación, configuración de parámetros | ||||
Protección de sobrecarga | Establecer la capacidad de limitación de corriente con los parámetros | ||||
Comunicación | Rs485 y rs232 | ||||
método de enfriamiento | Aire acondicionado | ||||
clase de protección | IP 20, se puede personalizar la clase de protección superior | ||||
Color | Matte Black, otros colores están disponibles a pedido | ||||
Condiciones de instalación | Temperatura: -10 ° C ~+45 ° C Humedad: máx 95% HR (sin condensación) | ||||
Altidude | Se recomienda que la altitud de la instalación no exceda los 1000 metros, y se puede descartar para su uso a mayor altitud. | ||||
Tamaño | Gabinete completo: 800*800*2200 (W*L*H) | ||||
Rango de aplicación | Es adecuado para el sistema de cuadrícula con líneas neutrales. Puede filtrar la línea de fase y los armónicos de la línea neutral al mismo tiempo y compensar la potencia reactiva. |
Dimensión de tipo de cajón | ||||||||
---|---|---|---|---|---|---|---|---|
XPQ-EA-4L- 口 | Dimensión (mm) | |||||||
W | H | D | w | h | d | Tornillo de ajuste | Peso neto(kg) | |
30A | 484 | 200 | 640 | 465 | 158 | 610 | M6 | 34 |
50A | ||||||||
75a | ||||||||
100A | ||||||||
150a | 544 | 250 | 646 | 525 | 180 | 610 | M6 | 47 |
Dimensión de tipo montada en la pared | ||||||||
---|---|---|---|---|---|---|---|---|
XPQ-EA-4L- 口 | Dimensión (mm) | |||||||
W | H | D | w | h | d | Tornillo de ajuste | Peso neto(kg) | |
30A | 440 | 657 | 212 | 375 | 633 | / | M8 | 35 |
50A | ||||||||
75a | ||||||||
100A | ||||||||
150a | 500 | 262 | / | 48 |
Dimensión de tipo de cajón | ||||||||
---|---|---|---|---|---|---|---|---|
XPQ-EA-4L- 口 | Dimensión (mm) | |||||||
W | H | D | w | h | d | Tornillo de ajuste | Peso neto(kg) | |
30A | 484 | 200 | 640 | 465 | 158 | 610 | M6 | 34 |
50A | ||||||||
75a | ||||||||
100A | ||||||||
150a | 544 | 250 | 646 | 525 | 180 | 610 | M6 | 47 |
Dimensión de tipo montada en la pared | ||||||||
---|---|---|---|---|---|---|---|---|
XPQ-EA-4L- 口 | Dimensión (mm) | |||||||
W | H | D | w | h | d | Tornillo de ajuste | Peso neto(kg) | |
30A | 440 | 657 | 212 | 375 | 633 | / | M8 | 35 |
50A | ||||||||
75a | ||||||||
100A | ||||||||
150a | 500 | 262 | / | 48 |
