| Estado de Disponibilidad: | |
|---|---|
XiCHi
La corriente desequilibrada trifásica en la red de distribución se compensa, y el desequilibrio actual se reduce a menos del 3%.
Reduzca la corriente neutral en la red de distribución.
Compensar la potencia reactiva capacitiva o inductiva del sistema y aumentar el factor de potencia a 0.99.
Controle la corriente armónica en el sistema.
El terminal de mano de monitorización inalámbrica de corto alcance utilizando tecnología WiFi es conveniente para la configuración de monitoreo de tierra.
Sistema de monitoreo de fondo GPRS remoto opcional, equipo de columna de monitoreo remoto de teléfono móvil/teléfono móvil/PC.
Tiene la función autoadaptativa de la secuencia de fase de la red eléctrica, y la conexión de línea de fase puede ser en cualquier orden.
La corriente desequilibrada trifásica en la red de distribución se compensa, y el desequilibrio actual se reduce a menos del 3%.
Reduzca la corriente neutral en la red de distribución.
Compensar la potencia reactiva capacitiva o inductiva del sistema y aumentar el factor de potencia a 0.99.
Controle la corriente armónica en el sistema.
El terminal de mano de monitorización inalámbrica de corto alcance utilizando tecnología WiFi es conveniente para la configuración de monitoreo de tierra.
Sistema de monitoreo de fondo GPRS remoto opcional, equipo de columna de monitoreo remoto de teléfono móvil/teléfono móvil/PC.
Tiene la función autoadaptativa de la secuencia de fase de la red eléctrica, y la conexión de línea de fase puede ser en cualquier orden.
Articulo | Capacidad de compensación / Kvar | 35 | 50 | 75 | 100 |
Entrada de CA | Voltaje nominal | 400V (士 20%) | |||
frecuencia de trabajo | (50 士 2) Hz | ||||
Método de cableado | Sistema trifásico de cuatro hilos
| ||||
Requisitos de CT | Requiere 3 CTS (clase 0.5 o superior precisión) 5VA, y la corriente en ambos lados de la CT es 5a | ||||
Parámetro técnico
| La eficiencia de toda la máquina | ≥97%, exceder la capacidad, compensar según la capacidad máxima | |||
El consumo de energía | ≤3% Capacidad nominal | ||||
Frecuencia de operación | 20 kHz | ||||
Compensación de desequilibrio | La eliminación selectiva del desequilibrio y la corriente de secuencia cero se pueden establecer directamente, y el desequilibrio de corriente después de la compensación se puede reducir al 3% | ||||
Compensación de potencia reactiva | La compensación selectiva de la potencia reactiva inductiva y capacitiva se puede establecer directamente, y el factor de potencia después de la compensación puede alcanzar 0.99 | ||||
Compensación armónica | compensar 2 ~ 13th armónico | ||||
Topología de circuito | Control digital completo de tres niveles | ||||
Ajuste de nivel armónico | Desequilibrio, potencia reactiva, corriente neutral y armónicos se pueden establecer individualmente | ||||
Características de supresión | Dentro del rango de capacidad de compensación del dispositivo, la tasa de compensación es mayor al 95%; Cuando excede el rango de capacidad de compensación del dispositivo, la compensación se realizará de acuerdo con la capacidad máxima | ||||
Tiempo de respuesta | 100 μs/10 ms | ||||
método de enfriamiento | Enfriamiento de aire forzado -20 ℃ ~+60 ℃ IP44 | ||||
Ruido | ≤65db | ||||
Temperatura ambiente | -10 ℃ ~+45 ℃ | ||||
Temperatura de almacenamiento | -20 ℃ ~+60 ℃ | ||||
Humedad | Máximo 95%HR (no condensación) | ||||
Grado de protección | IP44 (se pueden personalizar otras calificaciones de protección) | ||||

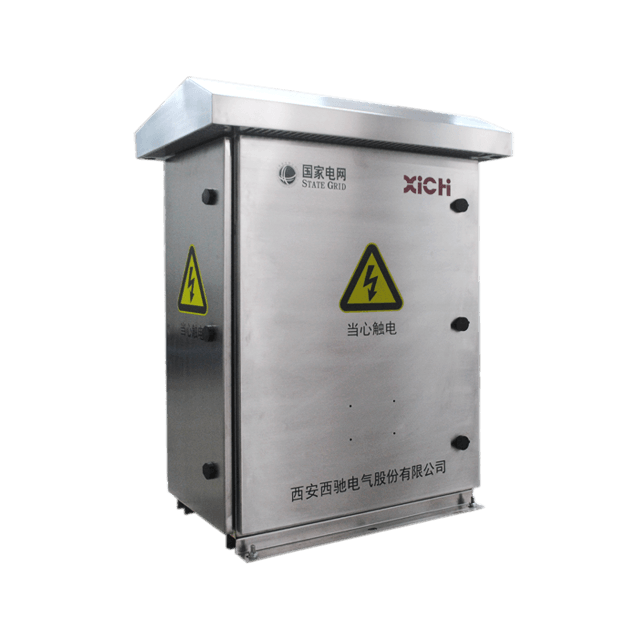

Propiedades mecánicas | Tamaño del gabinete | 978 mm (h)*800 mm (w)*650 mm (d) Se pueden personalizar otras dimensiones | |||
Material de la cáscara | Acero inoxidable, otros materiales se pueden personalizar | ||||
Línea entrante | lado entrante | ||||
Método de monitoreo | Terminal de mano | Terminal de mano inalámbrica, pantalla táctil a todo color, wifi conectado directamente al dispositivo en el poste | |||
Antecedentes de GPRS | Accesorios de comunicación GPRS opcionales, equipos de monitoreo en cualquier momento, en cualquier lugar | ||||
Características de funcionamiento | Puede operar de forma independiente y segura y estable durante todo el día, sin afectar el funcionamiento normal de otros equipos en el sistema y sin poner en peligro la seguridad de la red eléctrica. El módulo tiene medidas de protección, como la sobre-temperatura, la sobrevoltaje excesiva, la función de subtensión, sobrecarga, sobre-corriente, cortocircuito y la función de autodiagnóstico del sistema. Si hay un cortocircuito y otras fallas dentro del módulo, se puede proteger automáticamente sin afectar el sistema de energía externo. Cuando la capacidad de compensación requerida por la carga es mayor que la capacidad de compensación nominal, puede continuar compensando de acuerdo con la capacidad de salida del cuerpo y dejar de funcionar sin sobrecargar o causar daños en el equipo. | ||||
Articulo | Capacidad de compensación / Kvar | 35 | 50 | 75 | 100 |
Entrada de CA | Voltaje nominal | 400V (士 20%) | |||
frecuencia de trabajo | (50 士 2) Hz | ||||
Método de cableado | Sistema trifásico de cuatro hilos
| ||||
Requisitos de CT | Requiere 3 CTS (clase 0.5 o superior precisión) 5VA, y la corriente en ambos lados de la CT es 5a | ||||
Parámetro técnico
| La eficiencia de toda la máquina | ≥97%, exceder la capacidad, compensar según la capacidad máxima | |||
El consumo de energía | ≤3% Capacidad nominal | ||||
Frecuencia de operación | 20 kHz | ||||
Compensación de desequilibrio | La eliminación selectiva del desequilibrio y la corriente de secuencia cero se pueden establecer directamente, y el desequilibrio de corriente después de la compensación se puede reducir al 3% | ||||
Compensación de potencia reactiva | La compensación selectiva de la potencia reactiva inductiva y capacitiva se puede establecer directamente, y el factor de potencia después de la compensación puede alcanzar 0.99 | ||||
Compensación armónica | compensar 2 ~ 13th armónico | ||||
Topología de circuito | Control digital completo de tres niveles | ||||
Ajuste de nivel armónico | Desequilibrio, potencia reactiva, corriente neutral y armónicos se pueden establecer individualmente | ||||
Características de supresión | Dentro del rango de capacidad de compensación del dispositivo, la tasa de compensación es mayor al 95%; Cuando excede el rango de capacidad de compensación del dispositivo, la compensación se realizará de acuerdo con la capacidad máxima | ||||
Tiempo de respuesta | 100 μs/10 ms | ||||
método de enfriamiento | Enfriamiento de aire forzado -20 ℃ ~+60 ℃ IP44 | ||||
Ruido | ≤65db | ||||
Temperatura ambiente | -10 ℃ ~+45 ℃ | ||||
Temperatura de almacenamiento | -20 ℃ ~+60 ℃ | ||||
Humedad | Máximo 95%HR (no condensación) | ||||
Grado de protección | IP44 (se pueden personalizar otras calificaciones de protección) | ||||
Propiedades mecánicas | Tamaño del gabinete | 978 mm (h)*800 mm (w)*650 mm (d) Se pueden personalizar otras dimensiones | |||
Material de la cáscara | Acero inoxidable, otros materiales se pueden personalizar | ||||
Línea entrante | lado entrante | ||||
Método de monitoreo | Terminal de mano | Terminal de mano inalámbrica, pantalla táctil a todo color, wifi conectado directamente al dispositivo en el poste | |||
Antecedentes de GPRS | Accesorios de comunicación GPRS opcionales, equipos de monitoreo en cualquier momento, en cualquier lugar | ||||
Características de funcionamiento | Puede operar de forma independiente y segura y estable durante todo el día, sin afectar el funcionamiento normal de otros equipos en el sistema y sin poner en peligro la seguridad de la red eléctrica. El módulo tiene medidas de protección, como la sobre-temperatura, la sobrevoltaje excesiva, la función de subtensión, sobrecarga, sobre-corriente, cortocircuito y la función de autodiagnóstico del sistema. Si hay un cortocircuito y otras fallas dentro del módulo, se puede proteger automáticamente sin afectar el sistema de energía externo. Cuando la capacidad de compensación requerida por la carga es mayor que la capacidad de compensación nominal, puede continuar compensando de acuerdo con la capacidad de salida del cuerpo y dejar de funcionar sin sobrecargar o causar daños en el equipo. | ||||
