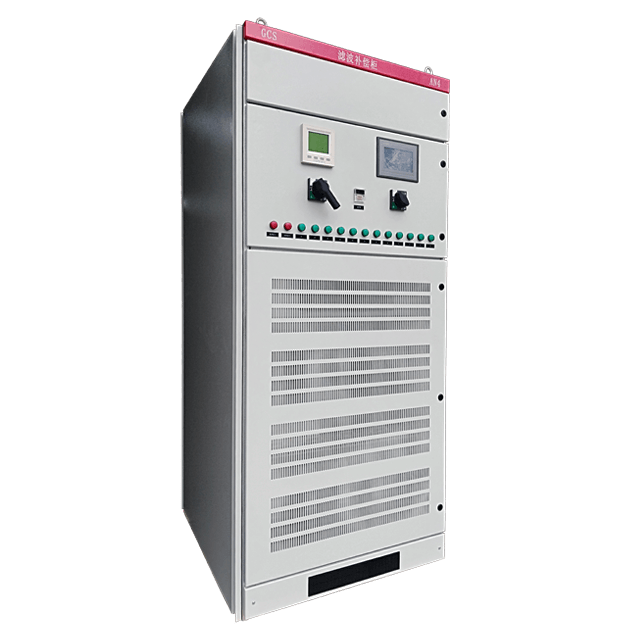

Dispositivo de compensación de filtro Hybird de bajo voltaje

Para integrar condensadores pasivos y SVG, nuestra compañía ha desarrollado un controlador TSVG capacitivo inteligente y un controlador TSVG de contacto seco, que no solo puede controlar la conmutación de SVG, sino también controlar la conmutación de condensadores inteligentes o condensadores pasivos convencionales: efecto de compensación: efecto de compensación: efecto de compensación: es bueno, con menor costo y mejor rendimiento.
Estado de Disponibilidad:
  • XiCHi

Características del controlador de compensación TSVG capacitivo inteligente

  • Con la interfaz RS485, puede controlar los condensadores SVG y SMART al mismo tiempo;

  • Puede monitorear el estado de conmutación de SVG y condensadores;

  • Alta precisión de detección, la precisión de los parámetros eléctricos no es más del 1%;

  • Funciones completas, con protección contra sobretensión y subtensión, protección de voltaje armónico y otras funciones;

  • El esquema de control del condensador admite compensación común trifásica, subcompensación, compensación híbrida, etc., que se puede seleccionar a través de la configuración de los parámetros;

  • Admite la conmutación cíclica para condensadores de igual capacidad y conmutación preferencial para condensadores de capacidad desigual;

  • Tiene dos modos de trabajo de compensación automática/manual;

  • Fuerte redundancia, cuando el SVG falla, la conmutación del condensador aún se puede controlar.

Características del controlador de compensación TSVG de contacto seco

  • 12 grupos de señales de control de contacto seco;

  • 2 grupos de detección y protección de temperatura;

  • 3 grupos de entrada de señal de interruptor;

  • 4 grupos de salida de señal de interruptor;

  • 1 canal RS485 Comunicación.



Especificaciones de TSVG capacitivas inteligentes

Actuación



Factor de potencia objetivo

-1 ~ 1

modo de conmutación

Conmutación cíclica/conmutación de codificación

Método de conmutación

Manual / auto

Método de compensación

Subcompensación / compensación de co-compensación

Connecticut

0 ~ 4000

umbral de entrada

0 ~ 200kvar

umbral de recorte

0 ~ 200kvar

Retraso de entrada 1

1s ~ 60s

Retraso de corte 1

1s ~ 60s

Retraso de entrada 2

0.1s ~ 60s

Retraso de corte 2

0.1s ~ 60s

Límite de sobretensión

220V ~ 265V

Límite de pérdida de presión

175V ~ 220V

histéresis de voltaje

5 ~ 12V

Límites armónicos de voltaje

3%~ 20%

Límites armónicos actuales

5%~ 50%

Voltaje de medición

176V ~ 264V

Corriente de medición

0 ~ 4000A

Frecuencia de medición

45 ~ 65Hz

Interfaz terminal

Terminal de fuente de alimentación

Interfaz de alimentación de trabajo, AC 220V 50Hz

Terminal de muestreo de corriente

Interfaz de señal de corriente de muestreo

Terminal de muestreo de voltaje

Interfaz de voltaje de muestreo

Rs485

retirarInterfaz rs485, conectar APF/SVG

RJ45

Interfaz RJ45, conectada con un condensador inteligente

Out1 ~ 2

Salida de señal de interruptor

En1 ~ 2

Entrada de señal de interruptor

NTC

interfaz del sensor de temperatura

Entorno de operación

Altitud

≤2500m

Temperatura de funcionamiento

- 20 ° C ~ 60 ° C

temperatura de almacenamiento

-25 ° C ~ 70 ° C

Humedad relativa

90% sin condensación

Poder de trabajo

AC 220V 士 20%

CT Corriente secundaria

5A

Gama CT

150a ~ 4000a

Especificaciones de TSVG de contacto seco

Actuación

Tipo de salida

Salida de retransmisión, contacto normalmente abierto, contacto seco

Potencia de contacto

250VAC 5A

Tipo de comunicación

Comunicación de Modbus

Interfaz terminal

Terminal de fuente de alimentación

Interfaz de alimentación de trabajo, DC 24V

Rs485

Interfaz RS485, conéctese a APF/SVG

RJ45

Interfaz RJ45, Conecte Smart Condapitor

Fuera1 ~ 12

Salida de señal de contacto seca

En1 ~ 3

entrada de señal de interruptor

NTC

interfaz de sensor de emperatura

Entorno de operación

Altitud

≤2500m

Temperatura de funcionamiento

-20 ° C ~ 60 ° C

Temperatura de almacenamiento

-25 ° C ~ 70 ° C

Humedad relativa

90% sin condensación

Poder de trabajo

DC 24V


Dimensión Smart TSVG

Dimensión TSVG de contacto seco
