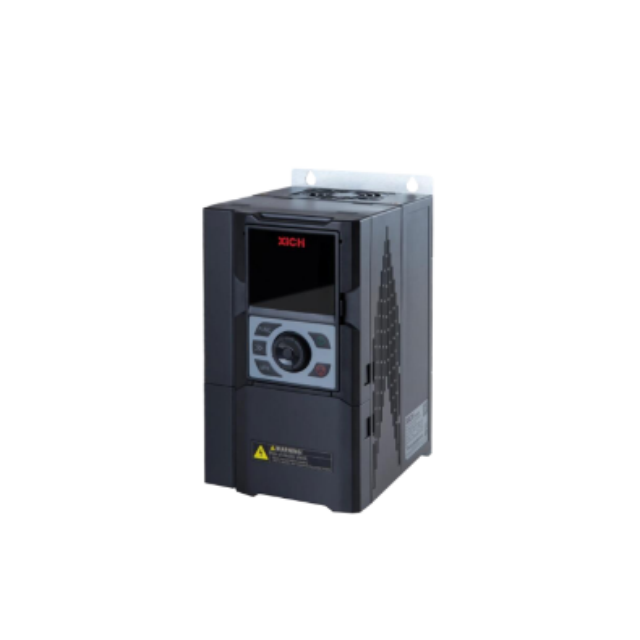

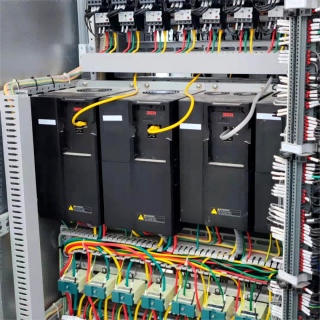

Variador de CA industrial trifásico de 480 V para aplicaciones de bombas y ventiladores

Los variadores de CA industriales de la serie XFC500 pueden realizar un control y ajuste precisos demotores asíncronos, especialmente para aplicaciones de carga de bombas de agua y ventiladores.
Voltaje de entrada:trifásico 380V~480V
Tensión de salida:consistente con el voltaje de entrada
Fluctuación de voltaje permitida:-15% ~ +10%
La potencia del motor adaptable es de7.5kWa450kW.

Estado de Disponibilidad:
  • XFC500-P (para bomba y ventilador)
  • XiChi
  • 3 fases 380V ~ 480V, 50/60Hz
  • Motor asincrónico
  • 7,5 ~ 450kW
  • VFD de control vectorial abierto.Se utiliza para accionar ventiladores, bombas de agua, máquinas textiles, máquinas herramienta y diversos equipos de producción automatizados.



Características técnicas  de XFC500 VFD

  • Modelos de 160kW - 450kW con reactor DC incorporado.

  • Admite métodos de instalación montados en la pared, incrustados, uno al lado del otro, de arriba a abajo y otros.

  • Expansión de función de aplicación flexible, que incluye principalmente tarjeta de expansión IO, tarjeta de expansión PLC.

  • La expansión de comunicación enriquecida, CANopen, Profibus, EtherCAT y otras tarjetas de expansión de comunicación se pueden conectar a través de la interfaz de expansión.

  • El teclado de operación LED se puede conectar externamente.


Ventajas deVFD XFC500

1. Rendimiento superior de protección y accionamiento del motor

• Función de autoaprendizaje de parámetros de motor de alta precisión

• Control vectorial de lazo abierto de alto rendimiento

• Sobretensión estable, control de bloqueo de sobrecorriente, reduciendo el número de fallas

• Función de protección de falla de energía instantánea eficiente


2. Diseño de alta confiabilidad

• Diseño colaborativo electromecánico para asegurar la estrecha cooperación entre los componentes electrónicos y las partes estructurales;

• El diseño de simulación térmica precisa garantiza la mejor eficiencia de disipación de calor del producto;

• Excelente diseño EMC (Compatibilidad electromagnética) para reducir la interferencia armónica;

• Más de 100 pruebas rigurosas del sistema para garantizar el alto rendimiento y la alta calidad de los productos;

• La verificación del aumento de temperatura de toda la máquina garantiza el funcionamiento seguro del producto.


3. Aplicación flexible

• La expansión de la función de aplicación múltiple mejora la aplicabilidad del producto;

• Expansión rica en comunicación para cumplir con los requisitos de control de redes de diferentes buses de campo;

• Teclado LED de alto rendimiento, perilla de lanzadera, pantalla clara y fácil operación;

• Admite bus de CC común y fuente de alimentación de CC;

• Puesta a tierra del condensador de seguridad EMC (opcional);


VFD de la serie XFC500 Designación de tipo

Designation

(es decir, XFC500-3P4-7K50-P-BEN-20)

Descripción

XFC500

Código de producto de la serie de variadores de CA de bajo voltaje Xichi

3P4

Especificaciones de suministro de energía

3P4 = 3 fases, 400 V

7K50

Potencia del motor adaptada

7K50 = 7,5kW

450K = 450kW

P

Para aplicaciones de bombas de agua y ventiladores

B

Unidad de frenado

B: Unidad de frenado incorporada

N: sin unidad de frenado

E

Panel de operaciones

ES: LED

C: LCD

N: sin panel de operación

N

Reactancia de salida

L: con bobina de salida

N: sin bobina de salida

2

Grado de protección IP

2 = IP20

0

código de diseño

0: Máquina estándar

1-Z: máquina no estándar



Especificaciones

Artículo

Parámetro


Fuente de alimentación




Voltaje de suministro nominal

trifásico 380V ~ 480V

Fluctuaciones de voltaje permitidas

-15%~+10%

Frecuencia de suministro nominal

50/60Hz

Fluctuaciones de frecuencia permitidas

±5%

Producción




Voltaje máximo de salida

Trifásico 380V~480V

Ir tras el voltaje de entrada

Frecuencia de salida máxima

500Hz

Frecuencia de carga

0,5 ~ 16kHz (ajuste automático según la temperatura y el rango de ajuste difiere para diferentes modelos)

Capacidad de sobrecarga

120% corriente nominal 60s;

150% corriente nominal 3s.

Funciones básicas










Resolución de ajuste de frecuencia

Configuración digital: 0,01 Hz

Configuración analógica: frecuencia máxima × 0,025 %

Modo de control

Control vectorial de lazo abierto (SVC)

Control V/F

Par de tracción

0,3 Hz/150 % (VCS)

Rango de velocidad

1: 200 (SVC)

Precisión de estabilización de velocidad

±0.5%(VCS)

refuerzo de par

Aumento de par automático

Aumento de par manual 0,1% ~ 30,0%

Curva V/F

Tres maneras:

tipo lineal;

tipo multipunto;

Curva V/F de potencia N-ésima (n=1.2, 1.4, 1.6, 1.8, 2)

Curva de aceleración y desaceleración

Aceleración y desaceleración lineal o de curva en S;

Cuatro tipos de tiempo de aceleración y desaceleración.

Rango ajustable 0.0~6500.0S

frenado CC

Frecuencia de frenado CC: 0,00 Hz ~ frecuencia máxima

Tiempo de frenado: 0,0 s ~ 36,0 s

Valor actual de acción de frenado: 0.0% ~ 100.0%

Control de trote

Rango de frecuencia de jogging: 0,00 Hz ~ 50,00 Hz

Jog aceleración-tiempo de desaceleración: 0,0 s ~ 6500,0 s


PLC simple, operación de velocidad de múltiples etapas

Operación de velocidad de hasta 16 etapas a través de PLC incorporado o terminal de control

PID incorporado

Implementación de control de circuito cerrado en aplicaciones de control de procesos

Control de bloqueo por sobretensión y sobrecorriente

Limite automáticamente la corriente y el voltaje durante la operación para evitar el apagado por falla debido a sobrecorriente y sobrevoltaje frecuentes

Función de limitación de corriente rápida

Reduzca el apagado por falla de sobrecorriente para garantizar el funcionamiento normal del convertidor de frecuencia

Interfaz de control






Entrada digital

5 entradas digitales multifunción.

Uno de los cuales admite la función de entrada de pulso de 100 kHz como máximo

Entrada analogica

2 entradas analógicas.

Ambos admiten entrada analógica de 0 ~ 10 V o 0 ~ 20 mA, voltaje de interruptor o entrada de corriente a través de un puente

Salida digital

2 salidas digitales de colector abierto.

Uno de los cuales admite una salida de onda cuadrada máxima de 100 KHz

Salida analógica

1 salida analógica.

Compatible con salida analógica de 0 ~ 10 V o 0 ~ 20 mA, voltaje de conmutación o salida de corriente a través de un puente

Salida de relé

Salida de relé de 1 canal, incluido 1 contacto normalmente abierto, 1 contacto normalmente cerrado

Interfaz de comunicación estándar

Interfaz de comunicación RS485 de 1 canal

Interfaz de expansión

Interfaz de expansión de funciones

Conectable a tarjeta de expansión IO, tarjeta de expansión programable PLC, etc.

Panel de operaciones





Pantalla digital LED

Pantalla de 5 dígitos de parámetros y configuraciones

Luz indicadora

4 indicaciones de estado, 3 indicaciones de unidad

Función del botón

5 botones de función incluyendo 1 botón multifunción.La función se puede configurar a través del parámetro P0 - 00

perilla de lanzadera

Sumar, restar y confirmar

Copia de parámetros

Parámetros de carga y descarga rápida

función protectora

Protección básica

Pérdida de fase de entrada y salida, sobretensión, subtensión, sobrecalentamiento, sobrecarga, sobrecorriente, cortocircuito, limitación de tensión y corriente, limitación de corriente rápida y otras funciones de protección

Ambiente








Condición de operación

Interior, sin polvo conductor y aceite, etc.

Temperatura ambiente de funcionamiento

-10 °C ~ +40 °C (40 °C ~ 50 °C, reducción del 1,5 % por cada aumento de temperatura de 1 °C)

Humedad

Menos del 95 % de HR, sin condensación

Altitud de funcionamiento

Sin reducción por debajo de los 1000 m, reducción del 1 % por cada 100 m de elevación por encima de los 1000 m

(<=1000m sin derrateo,

>1000m con reducción de corriente del 1% por 100m)

Temperatura ambiente de Almacenamiento

-20℃ ~ +60℃

Vibración

Menos de 5,9 m/s² (0,6 g)

Metodo de instalacion

Modo de montaje

Instalación mural o empotrada en el armario

(Necesita elegir los accesorios de instalación apropiados)

Grado de protección IP

IP20

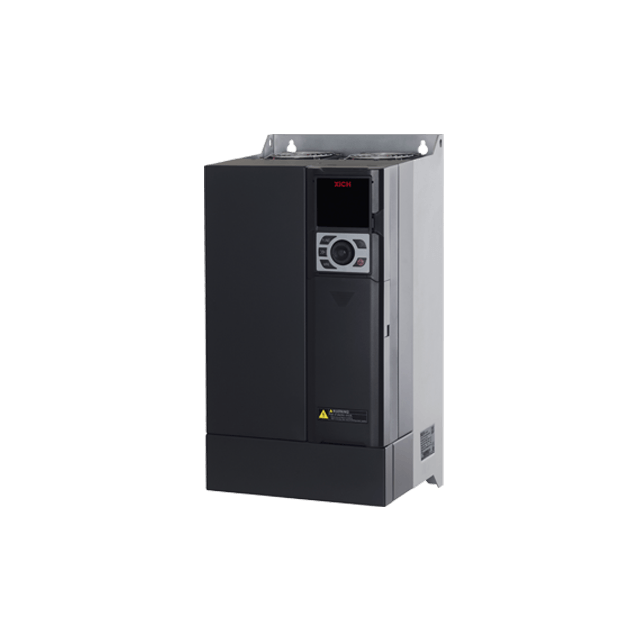

VFD XFC500 para motores de 7,5~450kW/10~600hp

Modelo

XFC500-3P4-****P

Fuerza de motor

Capacidad nominal de entrada

kVA

Corriente nominal de entrada

A

Corriente nominal de salida

A

7K50P

7.5kW

10.1hp

14

21

17

11K0 P

11kW

14,8 CV

20

30

25

15K0 P

15kW

20.1hp

27

41

33

18K5P

18,5kW

24,8 CV

33

50

40

22K0 P

22kW

29,5 CV

38

57

45

30K0 P

30kW

40.2hp

51

77

61

37K0 P

37kW

49,6 CV

62

94

74

45K0 P

45kW

60.3hp

75

114

90

55K0 P

55kW

73,8 CV

91

138

109

75K0 P

75kW

100.6hp

123

187

147

90K0 P

90kW

120.7hp

147

223

176

110K P

110kW

147,5 CV

179

271

211

132K P

132kW

177.0hp

167

253

253

160K P

160kW

214,6 CV

201

306

303

185K P

185kW

248,1 CV

233

353

350

200K P

200kW

268.2hp

250

380

378

220K P

220kW

295.0hp

275

418

416

250K P

250kW

335,3 CV

312

474

467

280K P

280kW

375.5hp

350

531

522

315K P

315kW

422.4hp

393

597

588

355K P

355kW

476,1 CV

441

669

659

400K P

400kW

536.4hp

489

743

732

450K P

450kW

603.5hp

550

835

822

Nota: Comuníquese con nuestro personal de ventas para la selección de modelos de 500K y superiores.



Montaje y separación

Tipos de montaje: Instalación en una sola máquina



XFC500-3P4-****P

Espacio libre de montaje (mm)

7K50P ~ 18K5P

A1 ≥ 150

B1 ≥ 10

22K0P ~ 185KP

A1 ≥ 150

B1 ≥ 30



XFC500-3P4-****P

Espacio libre de montaje (mm)

200KP ~ 450KP

A1 ≥ 150

B1 ≥ 10

B2 ≥ 20

C1 ≥ 20


Tipos de montaje: instalación de lado a lado

XFC500-3P4-****P

Espacio libre de montaje (mm)

7K50P ~ 18K5P

A1 ≥ 150

B1 ≥ 10

C1 ≥ 10

22K0P ~ 185KP

A1 ≥ 150

B1 ≥ 30

C1 ≥ 10


Tipos de montaje: instalación vertical hacia arriba y hacia abajo

XFC500-3P4-****P

Espacio libre de montaje (mm)

7K50P ~ 18K5P

D1 ≥ 300

22K0P ~ 185KP

D1 ≥ 400



Planos de dimensiones

Modelo

W

H

D

w

h

h1

d

t

Tornillos de fijación

Peso neto

XFC500-3P4-7K50P-BEN-20

140

268

185

100

259

240

180

1.5

M5

3,2 kg/7,1 libras

XFC500-3P4-11K0P-BEN-20

XFC500-3P4-15K0P-BEN-20

170

318

225

125

309

290

220

5 kg/11 libras

XFC500-3P4-18K5P-BEN-20

XFC500-3P4-22K0P-BEN-20

190

348

245

150

339

320

240

6 kg/13,2 libras

XFC500-3P4-30K0P-BEN-20

Modelo

W

H

D

w

h

h1

d

t

Tornillos de fijación

Peso neto

XFC500-3P4-37K0P-BEN-20

260

500

260

200

478

450

255

1.5

M6

17 kg/37,5 libras

XFC500-3P4-45K0P-BEN-20

XFC500-3P4-55K0P-BEN-20

295

570

307

200

550

520

302

2

M8

22 kg/48,5 libras

XFC500-3P4-75K0P-BEN-20

XFC500-3P4-90K0P-BEN-20

350

661

350

250

634

611

345

2

M10

48 kg/105,8 libras

XFC500-3P4-110K0P-BEN-20

XFC500-3P4-132KP-BEN-20

XFC500-3P4-160KP-BEN-20

450

850

355

300

824

800

350

2

M10

91 kg/200,7 libras

XFC500-3P4-185KP-BEN-20

Modelo

W

H

D

w

h

h1

h2

d

W1

Tornillos de fijación

Peso neto

XFC500-3P4-200KP-BEN-20

340

121

560

200

1150

1180

53

545

400

M12

210 kg/463,1 libras

XFC500-3P4-220KP-BEN-20

XFC500-3P4-250KP-BEN-20

XFC500-3P4-280KP-BEN-20

XFC500-3P4-315KP-BEN-20

XFC500-3P4-355KP-BEN-20

340

1445

560

200

1375

1410

56

545

400

245 kg/540,2 libras

XFC500-3P4-400KP-BEN-20

XFC500-3P4-450KP-BEN-20



XFC500 Declaración de conformidad

Este convertidor de frecuencia se probó de acuerdo con IEC61800-5-1:2007 y se confirmó que cumple con la Directiva de bajo voltaje.

Este convertidor de frecuencia cumple con la Directiva de bajo voltaje y la Directiva EMC, y tiene la marca CE.

Este convertidor de frecuencia se ha probado de acuerdo con la norma europea EN61800-3:2004 para confirmar el cumplimiento de la Directiva EMC.

Los convertidores de frecuencia de la serie XFC500 cumplen con la directiva EMC europea y son adecuados para el segundo entorno.

Segundo entorno: El segundo entorno incluye instalaciones distintas de las conectadas directamente a la red de baja tensión que alimenta los edificios residenciales.

Este convertidor de frecuencia se probó de acuerdo con la Restricción de sustancias peligrosas 2011/65/EU y se confirmó que cumple con RoHS.

XFC500&550 VFD CE Certificado de conformidad LVD-XiChiElectric.pdf

XFC500&550 VFD CE Certificado de conformidad EMC-XiChiElectric.pdf

Declaración de conformidad de VFD XFC500 y 550 RoHS-XiChiElectric.pdf




Anterior:
Siguiente:
Convertir a la empresa en un proveedor líder de servicios profesionales de soluciones de fabricación de productos electrónicos de potencia.
Good news! Our company is now sincerely inviting distributor partners from all over the world to develop the market together. We will provide you with competitive price and stable product supply. Interested in cooperating with us? Feel free to contact me if you have any ideas. Hellen, +86-18629199198 (Whatsapp)


CONTÁCTENOS

 +86-18629199198
 +86-29-88626546
hellen@xichi.com
 Dirección de la sede: Block B, Xi'an National Digital Publishing Base, No.996, Tianguqi Rd, High-tech Zone, Xi'an, Shaanxi, China
 Base de producción: No.2, West Qinlingsi Rd, base industrial de tecnología Caotang, zona de alta tecnología, Xi'an, Shaanxi, China
Copyright ©2021 XI'AN XICHI ELECTRIC CO., LTD. mapa del sitio
