VFD de control vectorial para control de motores de bombas y ventiladores XFC550

Los vfd de control vectorial de la serie XFC550 son adecuados para cargas generales como bombas y ventiladores.

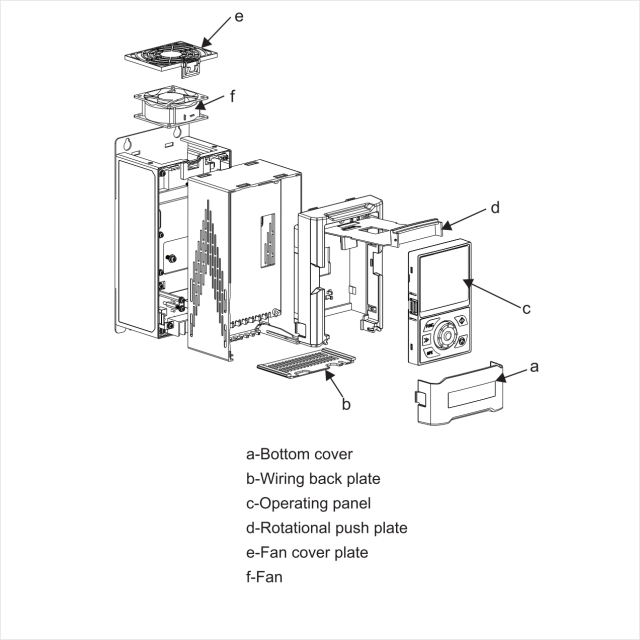

Diseño modular, estructura compacta y tamaño reducido.
Diseño de interfaz hombre-máquina, operación más fácil y visualización más clara.
Conectores enchufables, convenientes para uso y mantenimiento.
Diseño de larga duración, función de protección integral.

Estado de Disponibilidad:
  • Convertidor de frecuencia XFC550
  • 3 fases 380V~480V
  • Motor AC
  • 1,5 (2 CV) ~ 450 kW (600 CV)
  • Cargas de uso general, como bombas, ventiladores, compresores, etc.
  • XFC550 VFD User Manual V1.0.pdf

Características de Vector Control XFC550 VFD (variadores de CA)

XFC550 es un variador de frecuencia de control vectorial de alto rendimiento, sus características:

1. Este modelo es adecuado para cargas de propósito general, ventiladores, bombas y compresores, etc.

2. Tiene el desempeño de control vectorial de lazo abierto, control vectorial de bucle cerrado y control V/f;

3. Funciones de expansión de aplicaciones flexibles, que incluyen principalmente Tarjeta de expansión de E/S, tarjeta de expansión del codificador, tarjeta de expansión del autómata;

4. Expansión rica en comunicación, CANopen, Profibus, EtherCAT y otras tarjetas de expansión de comunicación se pueden conectar a través de la interfaz de expansión;

5. 11K0 y los modelos anteriores tienen reactor de CC incorporado;

6. Panel de operación LED externo puede ser introducido;

7. Soporte montado en la pared, incrustado, lado a lado, arriba-abajo y otros métodos de instalación;

8. Todas las series son compatibles Bus de CC y fuente de alimentación de CC.


Cuatro conjuntos de parámetros de control del motor:

Se proporcionan cuatro conjuntos de parámetros de control del motor como estándar, que pueden corresponder a cuatro tipos de motores con diferentes requisitos de proceso y segmentos de potencia.

Solo es necesario configurar los parámetros relevantes de cada grupo de motores por adelantado y cambiar para usar a través de la terminal DI, sin ajuste adicional de parámetros.De esta forma, el problema de la copia de seguridad y el reemplazo de los variadores de frecuencia en el sitio del proyecto se resuelve bien y se mejora la confiabilidad del proyecto.


Configuración de puertos flexibles:

Los clientes pueden elegir la tarjeta de expansión de E/S según sus necesidades.De acuerdo con los diferentes requisitos del proceso, la configuración flexible de la cantidad digital y la cantidad analógica brinda comodidad para el diseño y la depuración de proyectos.


Aplicaciones de extensión enriquecidas:

El variador de frecuencia de la serie XFC550 admite la aplicación de dos tarjetas de expansión integradas al mismo tiempo.

Un canal de expansión de funciones y comunicaciones, que incluye tarjetas de expansión IO, tarjetas de expansión programables por PLC y varias tarjetas de expansión de comunicaciones, etc.;un canal de tarjetas de expansión de codificador, incluidas tarjetas de expansión de codificador compatibles con interfaces diferenciales y OC y tarjetas de expansión de resolución, etc. Uso combinado para lograr una variedad de funciones de control de sistemas complejos.


Control de pérdida de alto rendimiento:

El control de bloqueo por sobrecorriente y sobrevoltaje de alto rendimiento puede cumplir mejor con los requisitos de carga de diferentes características mecánicas, de modo que las características mecánicas del motor pueden ser duras o blandas, y se utilizan ampliamente en diversas aplicaciones de equipos de ingeniería.


Convertidor de frecuencia XFC550 Cableado externo del sistema

Variador de CA industrial-XiChiElectric


Parámetros técnicos del variador de velocidad XFC550

Artículo

Especificación

Fuente de alimentación

Tensión nominal

3 fases 380V~480V

Fluctuaciones de voltaje permitidas

-15%~+10%

Frecuencia nominal

50/60Hz

Fluctuaciones de frecuencia permitidas

±5%

Producción

Voltaje máximo de salida

Trifásico 380V~480V (Ir tras el voltaje de entrada)

Frecuencia de salida máxima

500Hz

Frecuencia de carga

0.5~16kHz (ajuste automático según la temperatura, y el rango de ajuste difiere para diferentes modelos)

Capacidad de sobrecarga

150% corriente nominal 60s;

180% corriente nominal 3s

Funciones básicas

Resolución de ajuste de frecuencia

Configuración digital: 0.01HZ

Configuración analógica: frecuencia máxima × 0,025 %

Modo de control

Control vectorial de lazo abierto

Control vectorial de bucle cerrado

Control V/f

par de tracción

0,3 HZ/150 % (VCS)

0 Hz/180 % (FOC)

Rango de velocidad

1:200 (SVC)

1:1000 (FOC)

Precisión de estabilización de velocidad

±0,5% (VCS)

±0,02% (FOC)

Precisión de control de par

±5% (FOC)

refuerzo de par

Aumento de par automático;

Aumento de par manual 0.1%~30.0%

Curva V/F

Tres formas: tipo lineal;tipo multipunto;Curva V/F de potencia N-ésima (potencia 1,2, potencia 1,4, potencia 1,6, potencia 1,8, potencia 2) N次方

Curva de aceleración y desaceleración

Aceleración y desaceleración lineal o de curva en S;

Cuatro tipos de tiempo de aceleración y desaceleración, el rango de tiempo de aceleración y desaceleración es 0.0~6500.0S

frenado CC

Frecuencia de frenado DC: 0.00HZ ~ frecuencia máxima

Tiempo de frenado: 0.0S~36.0s

Valor actual de acción de frenado: 0.0%~100.0%

Control de trote

Rango de frecuencia de jogging: 0,00 HZ ~ 50,00 HZ

Jog aceleración-tiempo de desaceleración: 0,0 s ~ 6500,0 s

PLC simple, operación de velocidad de múltiples etapas

Operación de velocidad de hasta 16 etapas a través de PLC incorporado o terminal de control

PID incorporado

control de bucle cerrado realizado en aplicaciones de control de procesos

Control de bloqueo por sobretensión y sobrecorriente

Limite automáticamente la corriente y el voltaje durante la operación para evitar el apagado por falla debido a sobrecorriente y sobrevoltaje frecuentes

Función de limitación de corriente rápida

Minimice el apagado debido a sobrecorriente para garantizar el funcionamiento normal del variador de frecuencia.

Interfaz de control

Entrada digital

5 entradas digitales multifunción, una de las cuales admite la función de entrada de pulsos de 100kHZ como máximo

Entrada analogica

2 entradas analógicas, ambas compatibles con entrada analógica de 0~10 V o 0~20 mA, voltaje de conmutación o entrada de corriente mediante puente

Salida digital

2 salidas digitales de colector abierto, una de las cuales admite una salida de onda cuadrada máxima de 100kHZ

Salida analógica

1 salida analógica, compatible con salida analógica de 0~10 V o 0~20 mA, voltaje de conmutación o salida de corriente mediante puente

Salida de relé

Salida de relé de 1 vía, incluido 1 contacto normalmente abierto, 1 contacto normalmente cerrado

Interfaz de comunicación estándar

Interfaz de comunicación RS485 de 1 canal

Interfaz de expansión

Interfaz de expansión de funciones

Conectable a tarjeta de expansión IO, tarjeta de expansión programable PLC, etc.

Interfaz de control del codificador

Se puede conectar a tarjetas de expansión de codificador diferencial y OC compatibles, etc.

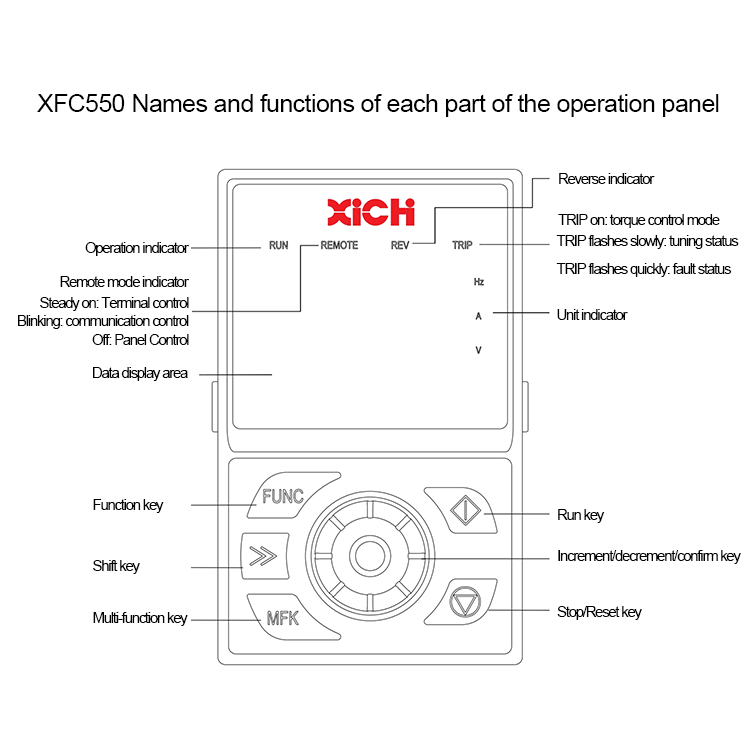

Panel de operaciones

Pantalla digital LED

5 pantallas digitales de parámetros y configuraciones

Luz indicadora

4 indicaciones de estado, 3 indicaciones de unidad

Botón Función

5 botones de función incluyendo 1 botón multifunción.La función se puede configurar a través del parámetro P0-00

Función de perilla de lanzadera

Sumar, restar y confirmar

Copia de parámetros

Parámetros de carga y descarga rápida

función protectora

Protección básica

Pérdida de fase, sobretensión, subtensión, sobrecorriente, sobrecarga, sobrecalentamiento, cortocircuito entre fases, falla a tierra

Ambiente

Condición de operación

Interior, sin polvo conductor, contaminación por aceite, etc.

Temperatura ambiente de funcionamiento

-10 °C ~ +40 °C (40 °C~50 °C, reducción de 1,5 % por cada 1 °C de aumento de temperatura)

Humedad

Menos del 95 % de HR, sin condensación

Altitud

Sin reducción por debajo de los 1000 m, reducción del 1 % por cada 100 m de elevación por encima de los 1000 m

Temperatura ambiente de Almacenamiento

-20℃~+60℃

Vibración

Menos de 5,9 m/s² (0,6 g)

Metodo de instalacion

Instalación mural o empotrada en el armario (requiere accesorios de instalación opcionales)

Grado de propiedad intelectual

IP20

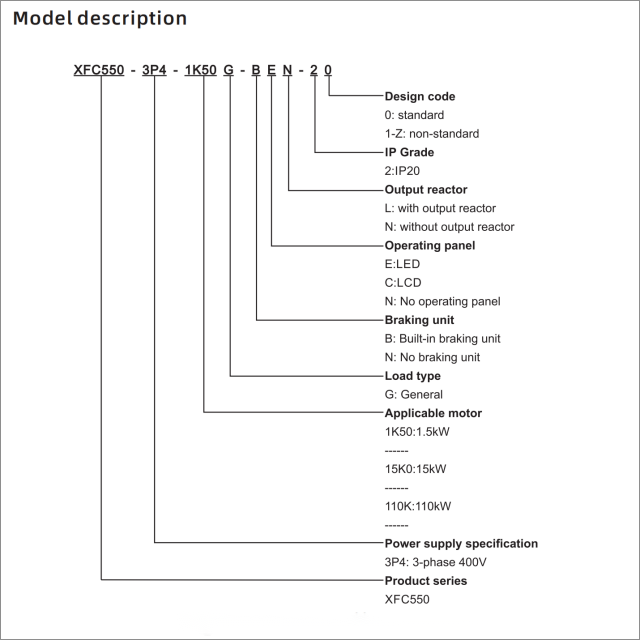

Selección de modo del convertidor de frecuencia XFC550


Modelo

XFC550-3p4-xxxxG

Adaptado Mmotor Ppoder

kilovatios

Calificado Ientrada

Ccapacidad

kVA

Calificado Ientrada

Cactual

A

Calificado Osalida

Cactual

A

1k50

1.5

3.2

4.8

4

2k20

2.2

4.5

6.8

5.6

4k00

4

7.9

12

9.7

5k50

5.5

11

16

13

7k50

7.5

14

21

17

11k0

11

16

24

25

15k0

15

21

32

33

18k5

18.5

26

39

40

22k0

22

29

44

45

30k0

30

39

60

61

37k0

37

48

73

74

45k0

45

58

88

90

55k0

55

71

107

109

75k0

75

96

145

147

90k0

90

114

174

176

110k

110

139

211

211

132k

132

167

253

253

160k

160

201

306

303

185k

185

233

353

350

200k

200

250

380

378

220k

220

275

418

416

250k

250

312

474

467

280k

280

350

531

522

315k

315

393

597

588

355k

355

441

669

659

400k

400

489

743

732

450k

450

550

835

822
